Datasheet下载- 型号： CGS242T350V5L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS242T350V5L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS242T350V5L价格参考。Cornell DubilierCGS242T350V5L封装/规格：未分类， 暂无。您可以下载CGS242T350V5L参考资料、Datasheet数据手册功能说明书，资料中有CGS242T350V5L 详细功能的应用电路图电压和使用方法及教程。

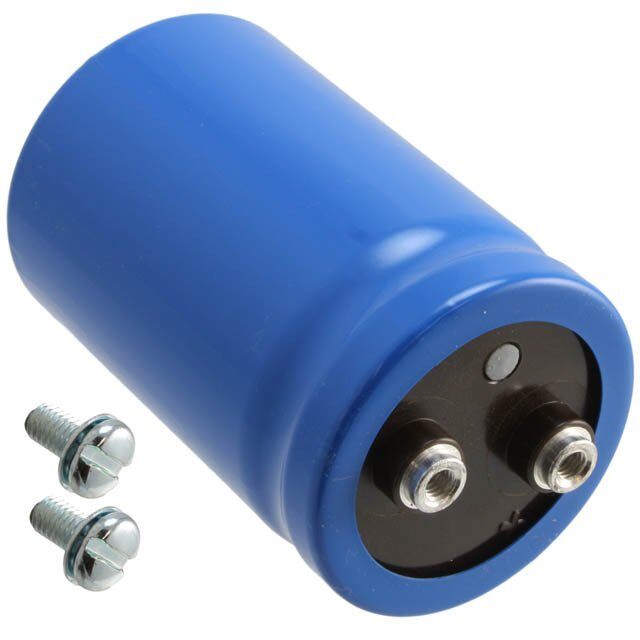

CGS242T350V5L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，额定电压350 V，标称容量2400 µF（CGS242对应242→24×10²=2400 µF），带径向引线、螺栓安装（“5L”通常表示带M5螺栓端子及5 mm螺纹），适用于高纹波电流与长寿命工况。 该型号典型应用于工业级中高压直流链路（DC-Link）场景，如：变频驱动器（VFD）、伺服驱动器、UPS不间断电源、光伏逆变器和风力发电变流器中的母线滤波环节。其高容值与高耐压特性可有效吸收开关器件（IGBT/MOSFET）产生的脉动电流，稳定直流母线电压，抑制电压纹波与瞬态过冲；螺栓式结构提供低阻抗连接与良好散热能力，适配大功率模块的热管理需求。 此外，也常见于医疗成像设备（如CT/X光机）的高压电源储能、工业焊接电源的能量缓存，以及轨道交通牵引辅助变流系统中。CDE CGS系列具备宽温范围（–40°C 至 +105°C）、长寿命（105°C下可达5000–10000小时）、低ESR及高纹波电流承受能力，满足高可靠性、连续运行的严苛工业环境要求。需注意正确安装扭矩（M5螺栓推荐0.7–0.9 N·m）并确保散热路径畅通，以发挥最佳性能与寿命。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 2400UF 350V SCREW |
| ESR（等效串联电阻） | 40 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CGS242T350V5L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 2.000" 直径（50.80mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+50% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 2400µF |
| 相关产品 | /product-detail/zh/125565-09/338-1364-ND/1287203 |
| 类型 | - |
| 纹波电流 | 7.9A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 350V |
| 高度-安装（最大值） | 5.625"（142.88mm） |
