Datasheet下载- 型号： CGS233U075U4C
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS233U075U4C由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS233U075U4C价格参考。Cornell DubilierCGS233U075U4C封装/规格：未分类， 暂无。您可以下载CGS233U075U4C参考资料、Datasheet数据手册功能说明书，资料中有CGS233U075U4C 详细功能的应用电路图电压和使用方法及教程。
CGS233U075U4C 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属CGS系列（长寿命、高纹波、固态/液态混合阴极），其标称参数为23,000 µF / 75 V DC，径向引线、螺栓端子（U4C后缀表示带螺母/垫圈的M8螺栓安装结构）。 该型号主要应用于对可靠性、纹波电流承载能力和长期稳定性要求较高的中高功率工业场景，典型包括： - 工业电源系统：如PLC电源、变频器（VFD）直流母线滤波，用于平抑整流后脉动，吸收再生能量； - UPS不间断电源：在DC母线环节提供大容量储能与瞬态响应支持，保障断电过渡期间持续供电； - 焊接设备与电镀电源：承受高脉冲电流及频繁启停带来的热应力，CGS系列的低ESR和高纹波额定值（约12.5 A RMS @ 105°C）尤为适用； - 再生能源接口：如光伏逆变器或风电变流器的输入/输出侧缓冲与滤波。 其螺栓式安装结构（U4C）便于散热与机械固定，适合高温、高振动环境；工作温度范围–40°C 至 +105°C，额定寿命达5,000小时（105°C满负荷），显著优于普通铝电解电容。需注意：实际应用中应留有足够电压裕量（建议≤80%额定电压）、确保良好散热，并避免反向电压或交流叠加。 综上，该器件适用于严苛工控与能源领域中需大容量、高耐受性直流支撑的场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 23000UF 75V SCREW |
| ESR（等效串联电阻） | 17 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |

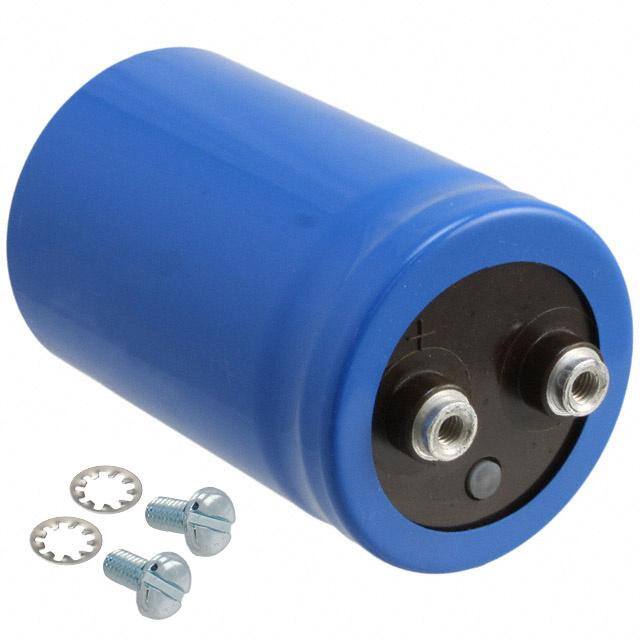

| 产品图片 |
|
| 产品型号 | CGS233U075U4C |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.750" 直径（44.45mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 23000µF |
| 类型 | - |
| 纹波电流 | 9.8A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 75V |
| 高度-安装（最大值） | 4.125"（104.78mm） |
