Datasheet下载- 型号： CGS103U150X5C
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGS103U150X5C由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGS103U150X5C价格参考。Cornell DubilierCGS103U150X5C封装/规格：未分类， 暂无。您可以下载CGS103U150X5C参考资料、Datasheet数据手册功能说明书，资料中有CGS103U150X5C 详细功能的应用电路图电压和使用方法及教程。

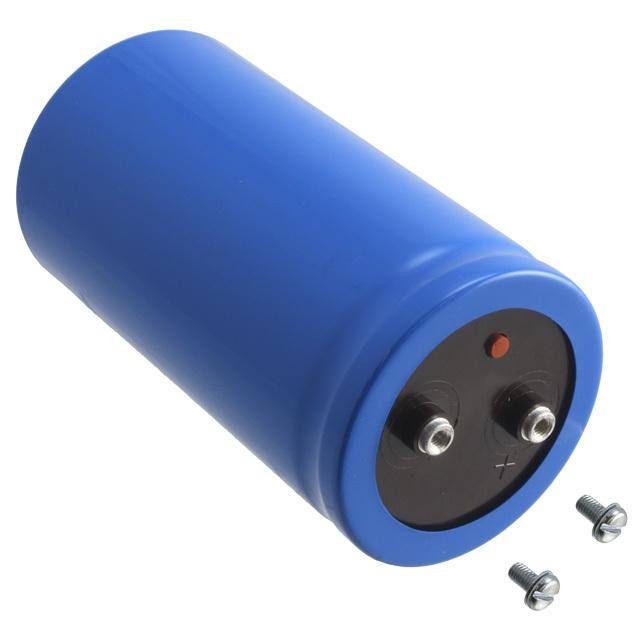

CGS103U150X5C 是 Cornell Dubilier Electronics（CDE）生产的径向引线式铝电解电容器，容量10,000 µF（103 = 10 × 10³ µF），额定电压150 VDC，封装为径向圆柱形（X5C 表示尺寸代码及温度特性）。该型号具有高纹波电流承受能力、长寿命（通常≥2000–3000小时@105°C）和低ESR特性，适用于中高功率、中等频率的电源应用。 典型应用场景包括： - 工业电源中的输入/输出滤波，如开关电源（SMPS）、变频器、UPS系统，用于平滑整流后直流母线电压、抑制纹波； - 电机驱动器与伺服控制器中，为IGBT/MOSFET桥臂提供稳定的储能与瞬态电流支持； - 医疗设备（如影像电源模块）、测试仪器等对可靠性要求较高的中功率电子系统； - 可再生能源领域，如光伏逆变器的直流侧支撑电容（需配合耐压与寿命设计）。 注意：该器件不适用于高频开关（>100 kHz）主滤波或严苛高温环境（>105°C），亦不可反向施加电压或用于交流耦合。实际选型需结合纹波电流、散热条件及寿命降额曲线进行验证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 10000UF 150V SCREW |
| ESR（等效串联电阻） | 34 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CGS103U150X5C |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGS |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 3.000" 直径（76.20mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 10000µF |
| 相关产品 | /product-detail/zh/125565-11/338-1366-ND/1287205 |
| 类型 | - |
| 纹波电流 | 10.4A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 150V |
| 高度-安装（最大值） | 5.125"（130.18mm） |
