Datasheet下载- 型号： CGH222T500X3L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CGH222T500X3L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CGH222T500X3L价格参考。Cornell DubilierCGH222T500X3L封装/规格：未分类， 暂无。您可以下载CGH222T500X3L参考资料、Datasheet数据手册功能说明书，资料中有CGH222T500X3L 详细功能的应用电路图电压和使用方法及教程。

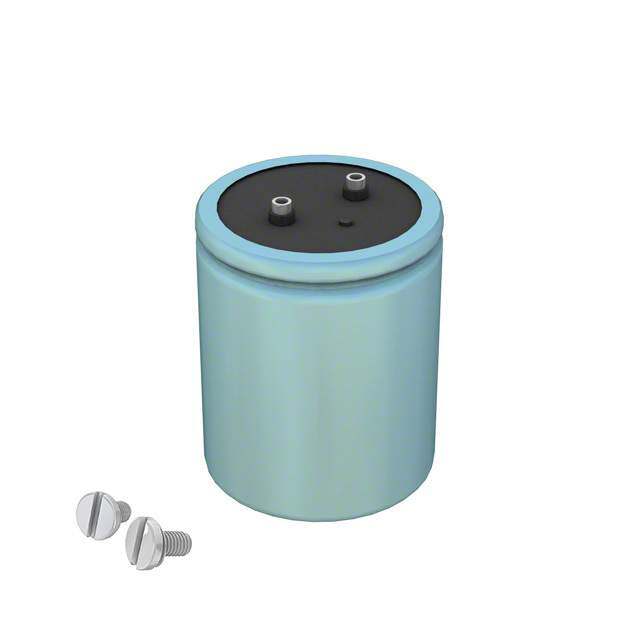

CGH222T500X3L 是 Cornell Dubilier Electronics（CDE）旗下的一款铝电解电容器，其标称容量为2200 µF，额定电压500 V DC，采用径向引线、带安全泄压阀的圆柱形铝壳封装（“X3L”表示特定尺寸与端接形式）。该器件专为高可靠性、中高压、中大容量滤波与储能应用设计。 典型应用场景包括： - 工业电源系统：用于开关电源（SMPS）、变频器、UPS及整流滤波电路中，平抑直流母线电压纹波，提升输出稳定性； - 电机驱动与能源转换设备：在伺服驱动器、光伏逆变器、风电变流器中承担直流链路（DC-link）储能与脉动吸收功能； - 医疗与测试设备电源：满足IEC 60601等安全标准的高耐压、长寿命需求，适用于X光机、激光电源等对电容可靠性要求严苛的场合； - 铁路与轨道交通辅助电源：适应宽温（-40°C 至 +105°C）、高振动环境，支持牵引系统辅助供电单元的稳定运行。 该型号具备低ESR、高纹波电流承受能力（典型值约5.8 A RMS @105°C/120 Hz）及长达5000–10000小时的额定寿命（105°C），适合连续高负载工况。需注意PCB布局时预留足够散热空间，并确保极性正确焊接。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 2200UF 500V SCREW |
| ESR（等效串联电阻） | 124 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CGH222T500X3L |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CGH |
| 不同温度时的使用寿命 | 85°C 时为 1000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 3.000" 直径（76.20mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+50% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 2200µF |
| 相关产品 | /product-detail/zh/125565-11/338-1366-ND/1287205 |
| 类型 | - |
| 纹波电流 | 4.8A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 500V |
| 高度-安装（最大值） | 3.625"（92.08mm） |
