Datasheet下载- 型号： CG172U100W4C
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CG172U100W4C由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CG172U100W4C价格参考。Cornell DubilierCG172U100W4C封装/规格：未分类， 暂无。您可以下载CG172U100W4C参考资料、Datasheet数据手册功能说明书，资料中有CG172U100W4C 详细功能的应用电路图电压和使用方法及教程。
CG172U100W4C 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，其规格为：1700 µF / 100 V，径向引线、螺栓端子（W4C 表示带绝缘套、4.8 mm 螺栓孔、含垫圈及螺母），额定纹波电流高、寿命长（如 2000 小时 @105°C），适用于工业级严苛环境。 典型应用场景包括： - 工业电源系统：用作整流后的大容量滤波电容，稳定直流母线电压（如变频器、伺服驱动器的 DC 链路）； - UPS（不间断电源）与逆变器：在电池充放电回路及DC-AC转换环节中，承担能量缓冲与纹波抑制功能； - 焊接设备与激光电源：应对瞬时大电流脉冲负载，提供峰值功率支持； - 再生能源系统：光伏逆变器或风力变流器中的输入/输出滤波与储能单元； - 重型电机启动电路：配合软启动或相控调压模块，改善功率因数与电压稳定性。 该型号具备低ESR、高纹波耐受能力及宽温适应性（–40°C 至 +105°C），特别适合空间受限但需高可靠性与长寿命的固定安装场合。注意：使用时须确保正确极性、充分散热及电压降额（建议≤80%额定电压），并遵守 CDE 提供的安装扭矩与PCB/底板固定规范。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电容器 |
| 描述 | CAP ALUM 1700UF 100V SCREW |
| ESR（等效串联电阻） | 50 毫欧 |
| 产品分类 | 铝电容器 |
| 品牌 | Cornell Dubilier Electronics (CDE) |
| 数据手册 | |

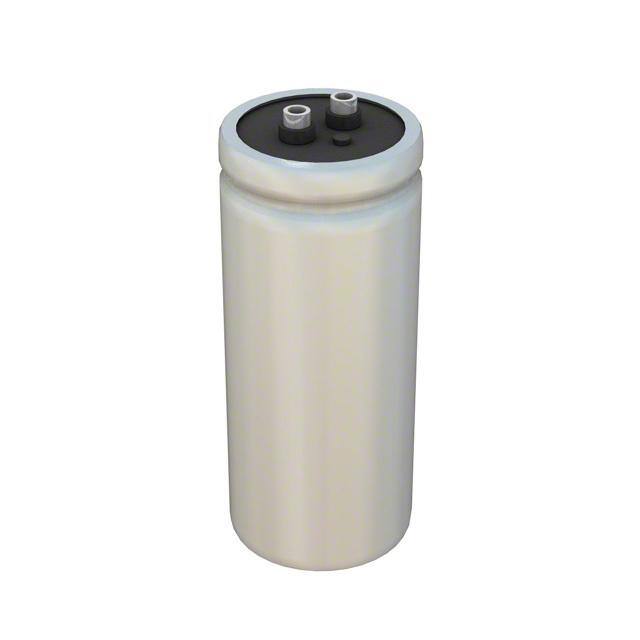

| 产品图片 |
|
| 产品型号 | CG172U100W4C |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CG |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 包装 | 散装 |
| 大小/尺寸 | 1.750" 直径（44.45mm） |
| 安装类型 | 底座安装 |
| 容差 | -10%，+75% |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 标准包装 | 1 |
| 电容 | 1700µF |
| 相关产品 | /product-detail/zh/115058-14/338-1365-ND/1287204 |
| 类型 | - |
| 纹波电流 | 5.7A |
| 表面贴装焊盘尺寸 | - |
| 阻抗 | - |
| 额定电压 | 100V |
| 高度-安装（最大值） | 4.125"（104.78mm） |
