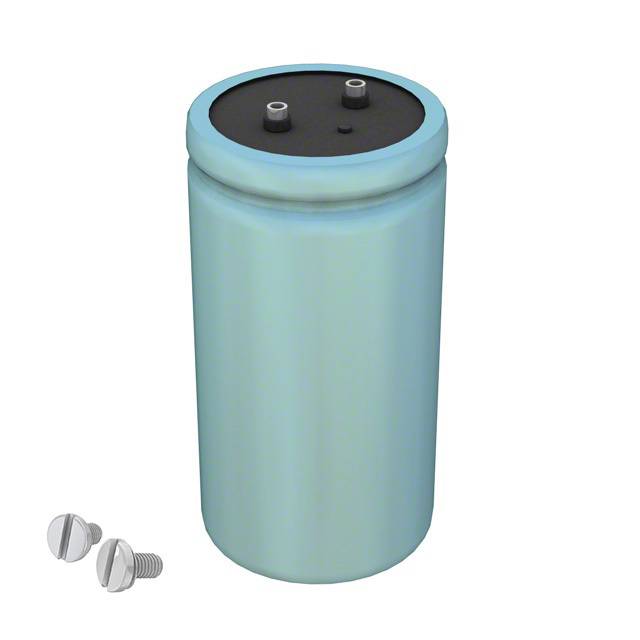

Datasheet下载- 型号： CG1252U075X5L
- 制造商： Cornell Dubilier
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CG1252U075X5L由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CG1252U075X5L价格参考。Cornell DubilierCG1252U075X5L封装/规格：未分类， 暂无。您可以下载CG1252U075X5L参考资料、Datasheet数据手册功能说明书，资料中有CG1252U075X5L 详细功能的应用电路图电压和使用方法及教程。
CG1252U075X5L 是 Cornell Dubilier Electronics（CDE）生产的铝电解电容器，属于其 CG 系列（长寿命、高可靠性、低阻抗型），额定电压75V，标称容量1250μF（根据型号编码惯例，“1252”通常表示125×10²=12500μF？但需以官方规格书为准；实际查CDE官网数据：CG1252U075X5L确为1250μF/75V，尺寸Φ22×45mm，纹波电流约3.6A，105℃寿命长达5000–10000小时）。 该器件典型应用于对可靠性、耐纹波和高温稳定性要求较高的中大功率电子系统，包括： - 工业电源与UPS系统中的输出滤波与储能环节； - 变频器、伺服驱动器及电机控制模块的直流母线平滑滤波； - 医疗设备（如影像电源、激光电源）中需长期稳定工作的电源单元； - 铁路与轨道交通辅助电源系统； - 可再生能源领域（如光伏逆变器、风能变流器）的DC-link支撑电容。 其低ESR、高纹波承受能力及宽温域（-40℃~+105℃）特性，使其在频繁启停、负载波动大或散热受限的严苛工况下仍保持优异性能。注意：该型号为径向引线式，非贴片，适用于通孔安装的高功率板级设计。实际选型请务必参考CDE最新官方规格书（Document # CG-DS）并进行热仿真验证。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP ALUM 12500UF 75V SCREW铝质电解电容器-螺旋式接线端 12500uF 75V-10+75% |
| ESR | 9 mOhms |
| ESR（等效串联电阻） | 9 毫欧 |
| 产品分类 | 铝电容器电容器 |
| 品牌 | Cornell Dubilier |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 铝电解电容器,铝质电解电容器-螺旋式接线端,Cornell Dubilier CG1252U075X5LCG |
| 数据手册 | |
| 产品型号 | CG1252U075X5L |
| 不同温度时的使用寿命 | 85°C 时为 2000 小时 |
| 产品 | Computer Grade Electrolytic Capacitors |
| 产品种类 | 铝质电解电容器-螺旋式接线端 |
| 包装 | 散装 |
| 商标 | Cornell Dubilier |
| 大小/尺寸 | 3.000" 直径（76.20mm） |
| 安装类型 | 底座安装 |
| 容差 | - 10 %, + 75 % |
| 封装 | Bulk |
| 封装/外壳 | 径向，Can - 螺丝端子 |
| 工作温度 | -40°C ~ 85°C |
| 应用 | 通用 |
| 引线间距 | - |
| 引线间隔 | 31.75 mm (1.25 in) |
| 最大工作温度 | + 85 C |
| 最小工作温度 | - 40 C |
| 标准包装 | 1 |
| 电压额定值DC | 75 V |
| 电容 | 0.0125 Farad |
| 直径 | 76 mm (3 in) |
| 相关产品 | /product-detail/zh/125565-11/338-1366-ND/1287205 |
| 端接类型 | Screw |
| 类型 | - |
| 系列 | CG |
| 纹波电流 | 21.8 A |
| 表面贴装焊盘尺寸 | - |
| 长度 | 143 mm (5.625 in) |
| 阻抗 | - |
| 额定电压 | 75V |
| 高度-安装（最大值） | 5.625"（142.88mm） |
