Datasheet下载- 型号： CF322513-R27K
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF322513-R27K由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF322513-R27K价格参考。BournsCF322513-R27K封装/规格：未分类， 暂无。您可以下载CF322513-R27K参考资料、Datasheet数据手册功能说明书，资料中有CF322513-R27K 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CF322513-R27K 是一款贴片式固定电感器（功率电感），电感值为0.27 µH（R27表示0.27 µH，K代表±10%精度），封装尺寸为3.2 mm × 2.5 mm × 1.3 mm（即322513），具有低直流电阻（DCR）、高饱和电流及良好温度稳定性。 该器件主要应用于中小功率DC-DC电源转换电路中，典型场景包括： ✅ 降压（Buck）转换器的输出滤波电感——在手机、平板、Wi-Fi模块、智能穿戴设备等便携式电子产品的电源管理单元（PMU）中，配合IC（如TI TPS6208x、MPQ4420等）实现高效稳压； ✅ 负载点（POL）供电——为FPGA、ASIC、DSP或微控制器核心电压（如1.0V/1.2V/1.8V）提供低纹波、高动态响应的供电； ✅ EMI抑制与噪声滤波——在开关电源输入/输出端协同电容构成LC滤波网络，抑制高频开关噪声（数十kHz至数MHz），满足CISPR 22/32辐射与传导EMI要求； ✅ 工业与汽车电子中的辅助电源——适用于AEC-Q200兼容设计（需确认具体批次认证），用于车载信息娱乐系统、ADAS传感器模块等对可靠性有要求的二级电源回路。 其0.27 µH低感值适配高频开关（1–3 MHz），可减小电感体积并提升瞬态响应，但需注意避免在大电流下饱和。应用时应参考Bourns官方规格书进行热设计与PCB布局（如铺铜散热、远离敏感信号线）。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 360 毫欧最大 |
| 描述 | INDUCTOR MULTILAYER .27UH 3225 |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

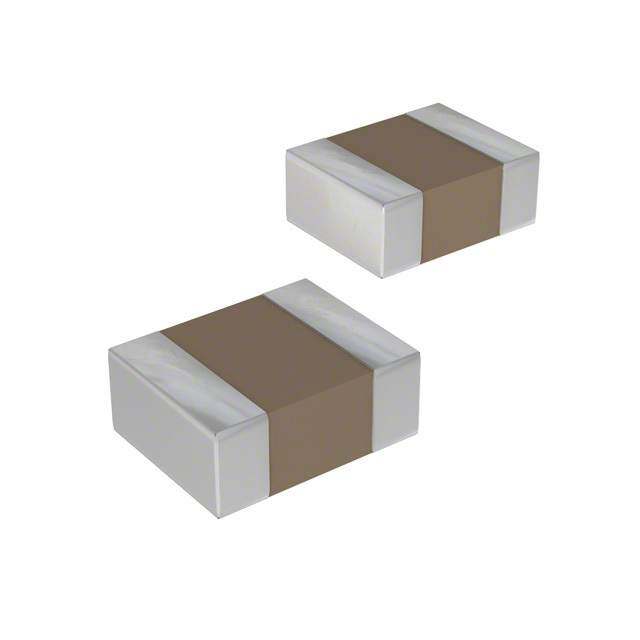

| 产品图片 |
|
| 产品型号 | CF322513-R27K |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CF322513 |
| 不同频率时的Q值 | 30 @ 25.2MHz |
| 供应商器件封装 | 1210 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.126" 长 x 0.100" 宽 （3.20mm x 2.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 1210（3225 公制） |
| 屏蔽 | 屏蔽 |
| 工作温度 | -55°C ~ 125°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 2,500 |
| 电感 | 270nH |
| 电流-饱和值 | - |
| 类型 | 多层 |
| 频率-测试 | 25.2MHz |
| 频率-自谐振 | 320MHz |
| 额定电流 | 450mA |
| 高度-安装（最大值） | 0.059"（1.50mm） |
