Datasheet下载- 型号： CF322513-R15K
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF322513-R15K由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF322513-R15K价格参考。BournsCF322513-R15K封装/规格：未分类， 暂无。您可以下载CF322513-R15K参考资料、Datasheet数据手册功能说明书，资料中有CF322513-R15K 详细功能的应用电路图电压和使用方法及教程。

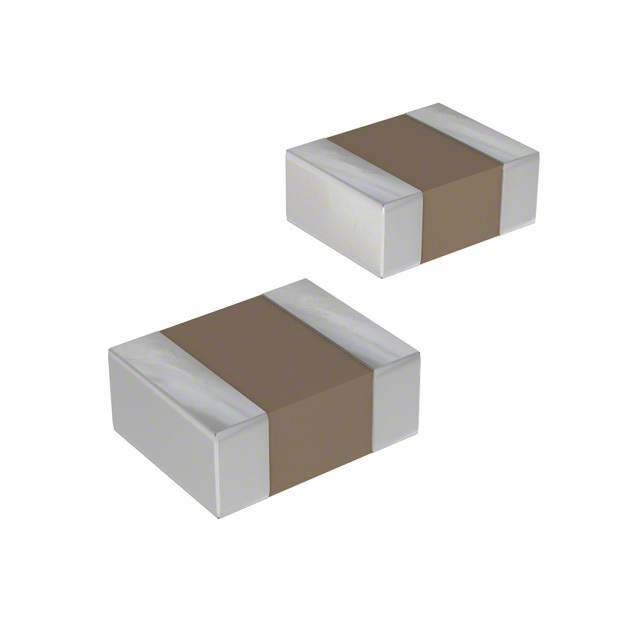

Bourns Inc. 的 CF322513-R15K 是一款贴片式固定电感器（功率电感），尺寸为 3.2 mm × 2.5 mm × 1.3 mm（即 1210 英寸封装），电感值为 0.15 µH（R15 表示 0.15 µH，K 表示 ±10% 精度）。该器件具有低直流电阻（DCR）、高饱和电流（典型值约 8.5 A）和良好的高频特性，适用于中大电流、中高频电源转换场景。 主要应用场景包括： - DC-DC 降压转换器（Buck Converter）的输出滤波电感，常见于 CPU/GPU 供电模块（VRM）、FPGA 电源、服务器主板及通信设备电源系统； - POL（Point-of-Load）电源解决方案，为 ASIC、SoC 等数字负载提供高效、低纹波的本地稳压； - 汽车电子中的车载信息娱乐系统（IVI）、ADAS 摄像头模块或车身控制单元（BCU）的次级电源管理（符合 AEC-Q200 可靠性标准的部分批次）； - 工业 PLC、网络交换机及 5G 小基站的板载电源设计，满足紧凑布局与高效率需求。 其铁氧体磁芯结构兼顾低损耗与抗饱和能力，适合开关频率在 300 kHz–2 MHz 范围的同步整流应用。需注意实际选型时应结合温升电流、EMI 要求及 PCB 散热条件进行验证。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 250 毫欧最大 |
| 描述 | INDUCTOR MULTILAYER .15UH 3225 |
| 产品分类 | 固定值电感器 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF322513-R15K |
| PCN过时产品 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | CF322513 |
| 不同频率时的Q值 | 30 @ 25.2MHz |
| 供应商器件封装 | 1210 |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.126" 长 x 0.100" 宽 （3.20mm x 2.50mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 1210（3225 公制） |
| 屏蔽 | 屏蔽 |
| 工作温度 | -55°C ~ 125°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 2,500 |
| 电感 | 150nH |
| 电流-饱和值 | - |
| 类型 | 多层 |
| 频率-测试 | 25.2MHz |
| 频率-自谐振 | 450MHz |
| 额定电流 | 450mA |
| 高度-安装（最大值） | 0.059"（1.50mm） |
