Datasheet下载- 型号： CF18JT2R70
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF18JT2R70由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF18JT2R70价格参考。STACKPOLE ELECTRONICS INC.CF18JT2R70封装/规格：未分类， 暂无。您可以下载CF18JT2R70参考资料、Datasheet数据手册功能说明书，资料中有CF18JT2R70 详细功能的应用电路图电压和使用方法及教程。

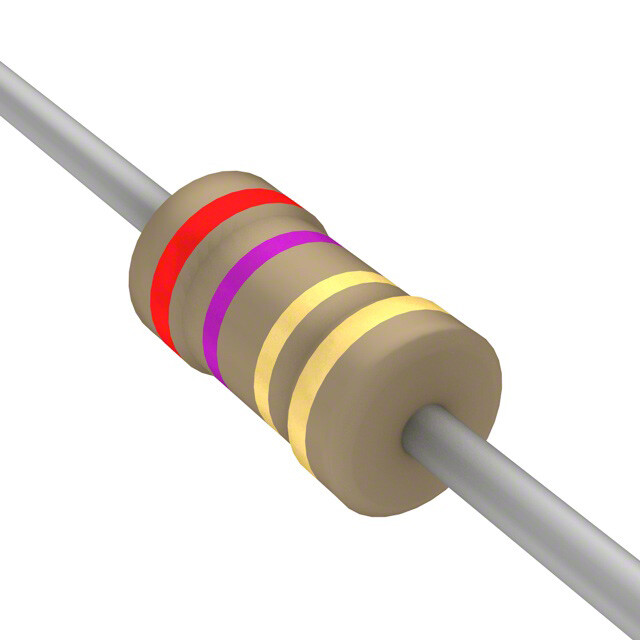

CF18JT2R70 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（CF 系列），额定功率 1/8 W（0.125 W），阻值 2.70 Ω，精度 ±5%，温度系数约 ±400 ppm/°C，采用轴向引线封装，适用于波峰焊或手工焊接。 其典型应用场景包括： - 限流与分压电路：在低功耗模拟前端、传感器信号调理电路中作电流检测或基准分压； - LED 驱动保护：串联于小功率 LED 回路中提供基础限流，防止过流； - 电源初级/次级反馈网络：在小功率线性稳压器（如 78Lxx 系列）或开关电源的采样/启动电路中承担阻性功能； - 工业控制板与家电主板：用于电平转换、上拉/下拉（如微控制器 I/O 口）、继电器驱动回路中的基极限流等通用功能； - 教育及原型开发：因通孔结构便于插接实验板（如面包板、PCB 万能板），常用于教学实验和样机调试。 需注意：该电阻阻值较低（2.7 Ω）、功率较小，不适用于大电流主回路或高精度电流采样（建议选用专用电流检测电阻）；高温或高湿环境中建议评估长期稳定性。总体适用于成本敏感、可靠性要求适中、电流≤150 mA 的通用电子设备。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 2.7 OHM 1/8W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF18JT2R70 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/8 2.7 5% R |
| 功率(W) | 0.125W，1/8W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.067" 直径 x 0.130" 长（1.70mm x 3.30mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | ±400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 2.7 |
| 端子数 | 2 |
| 高度 | - |
