Datasheet下载- 型号： CF18JT1M10
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF18JT1M10由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF18JT1M10价格参考。STACKPOLE ELECTRONICS INC.CF18JT1M10封装/规格：未分类， 暂无。您可以下载CF18JT1M10参考资料、Datasheet数据手册功能说明书，资料中有CF18JT1M10 详细功能的应用电路图电压和使用方法及教程。

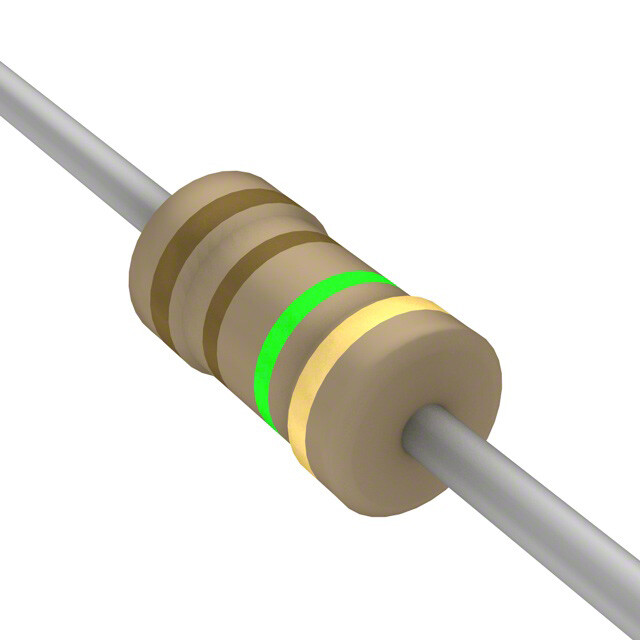

CF18JT1M10 是 Stackpole Electronics Inc 生产的通孔式碳膜电阻器（CF 系列），额定功率 1/8W（0.125W），阻值 1.1 MΩ（1M10 表示 1.1×10⁶ Ω），精度 ±5%，耐压 ≥250V，工作温度范围 -55℃ 至 +155℃。其典型应用场景包括： - 高压偏置与分压电路：常用于电源管理、高压检测电路中，为晶体管、光电耦合器或运算放大器提供高阻值偏置电流（如漏极/集电极负载、反馈网络）； - 信号衰减与限流保护：在传感器接口（如光敏电阻、热敏电阻分压网络）、LED指示电路或ESD防护前端中，限制微弱电流、降低信号幅度； - 定时与延时电路：配合电容构成RC时间常数电路，用于简单延时、振荡器（如555定时器外围）或上电复位电路； - 仪器仪表与工业控制板：适用于对成本敏感、可靠性要求适中、无需高精度或低噪声的通用模拟电路，如电表、继电器模块、PLC输入调理等； - 维修与替代应用：因CF系列为成熟标准件，广泛用于家电、音频设备、基础电源板的维护替换。 注意：该电阻为碳膜结构，噪声和温漂性能不如金属膜，不推荐用于精密测量、高频或低噪声前置放大电路。通孔封装便于手工焊接与原型验证，但不适用于高密度SMT产线。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 1.1M OHM 1/8W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF18JT1M10 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/8 1.1M 5% R |
| 功率(W) | 0.125W，1/8W |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.067" 直径 x 0.130" 长（1.70mm x 3.30mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -1500ppm/°C |
| 特性 | 阻燃涂层，防潮 |
| 电阻(Ω) | 1.1M |
| 端子数 | 2 |
| 高度 | - |
