Datasheet下载- 型号： CF18JA2K70
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF18JA2K70由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF18JA2K70价格参考。STACKPOLE ELECTRONICS INC.CF18JA2K70封装/规格：未分类， 暂无。您可以下载CF18JA2K70参考资料、Datasheet数据手册功能说明书，资料中有CF18JA2K70 详细功能的应用电路图电压和使用方法及教程。

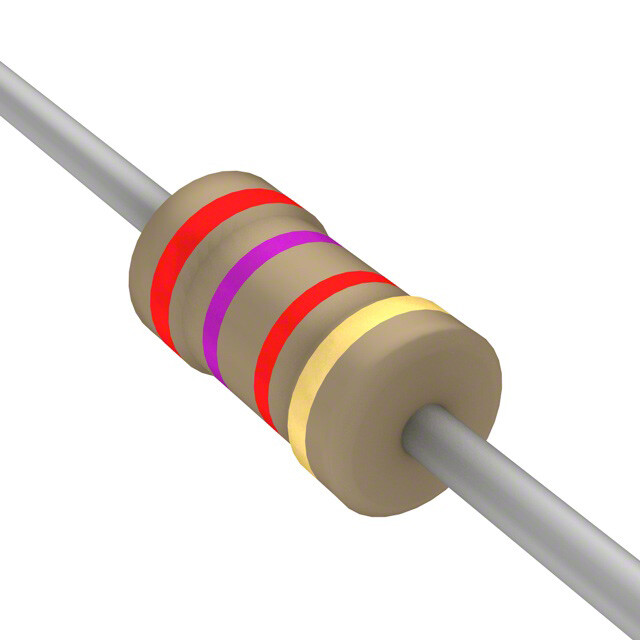

CF18JA2K70 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（CF系列），额定功率为1/8W（0.125W），阻值为2.7kΩ，精度±5%（J级），耐压250V，温度系数约±500 ppm/°C。其典型应用场景包括： - 消费电子电路：用于电视机、音响、机顶盒等设备中的偏置、限流、分压及信号衰减回路； - 工业控制板：在PLC输入接口、传感器调理电路、LED指示灯限流等低功耗模拟前端中提供稳定阻值； - 电源管理辅助电路：如线性稳压器（如78xx系列）的反馈分压网络、启动电阻或电压检测采样； - 教育与原型开发：因通孔封装（轴向引线，标准0.6W尺寸）易于手工焊接和插件实验，广泛用于教学套件与PCB打样验证； - 基础信号处理：在运算放大器外围构成增益设定、滤波网络或上拉/下拉电阻（如TTL/CMOS电平转换）。 需注意：该型号不适用于高精度、低温漂或高频场合（碳膜电阻噪声与频率特性较金属膜差），亦不可长期工作在高温或高湿环境中。设计时应留足功率余量（建议实际功耗≤50%额定功率），并避免在开关电源主回路或大电流路径中使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 2.7K OHM 1/8W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF18JA2K70 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/8 2.7K 5% T |
| 功率(W) | 0.125W，1/8W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.067" 直径 x 0.130" 长（1.70mm x 3.30mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 2.7k |
| 端子数 | 2 |
| 高度 | - |
