产品简介：
ICGOO电子元器件商城为您提供CF14JA2K20由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA2K20价格参考。STACKPOLE ELECTRONICS INC.CF14JA2K20封装/规格：未分类， 暂无。您可以下载CF14JA2K20参考资料、Datasheet数据手册功能说明书，资料中有CF14JA2K20 详细功能的应用电路图电压和使用方法及教程。
CF14JA2K20 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（CF 系列），额定功率 1/4W（0.25W），阻值 2.2kΩ，精度 ±5%，耐压 250V，符合 RoHS 标准。其典型应用场景包括： - 通用电子电路：广泛用于电源适配器、LED 驱动电路、信号调理电路中的限流、分压和上拉/下拉功能； - 工业控制设备：在 PLC 模块、传感器接口电路中作偏置电阻或反馈网络元件，稳定性满足基础工控需求； - 消费类电子产品：应用于电视机、音响、机顶盒等设备的模拟前端、音量调节电位器配套电路及待机电源回路； - 教育与原型开发：因通孔封装（轴向引线，标准 0.6mm 引脚间距）便于手工焊接与面包板插接，常用于教学实验板及小批量样机验证； - 维修替换：作为成熟可靠的通用型电阻，常用于家电、办公设备等产品的售后维修替代。 需注意：该型号为碳膜电阻，温度系数较大（约 ±800 ppm/℃），不适用于高精度、低温漂或高频场合；若设计要求更高稳定性，建议选用金属膜电阻（如 RN 系列）。实际应用中应留足功率余量（建议工作功率 ≤ 0.125W），并确保PCB布局远离热源。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 2.2K OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

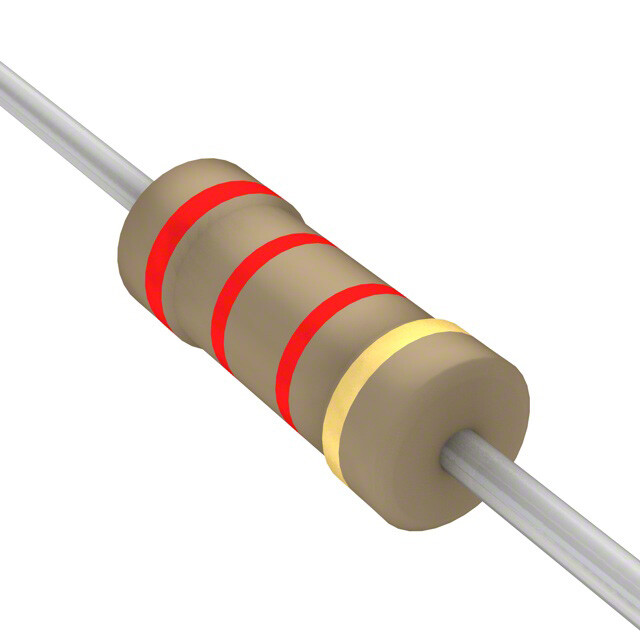

| 产品图片 |
|
| 产品型号 | CF14JA2K20 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 2.2K 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 2.2k |
| 端子数 | 2 |
| 高度 | - |
