Datasheet下载- 型号： CF14JA1M00
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA1M00由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA1M00价格参考。STACKPOLE ELECTRONICS INC.CF14JA1M00封装/规格：未分类， 暂无。您可以下载CF14JA1M00参考资料、Datasheet数据手册功能说明书，资料中有CF14JA1M00 详细功能的应用电路图电压和使用方法及教程。
CF14JA1M00 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（Carbon Film Resistor），额定功率为¼W（0.25W），阻值为1.0 MΩ（1兆欧），精度±5%，耐压≥350V，符合RoHS标准。其典型应用场景包括： - 高压偏置与分压电路：常用于电源电路、CRT显示器、示波器等设备中的高压探头、阳极电压分压网络或栅极偏置回路，利用其高阻值与较高耐压特性稳定工作点。 - 信号检测与传感接口：在光电耦合器输入端、光敏电阻/热敏电阻的上拉/限流电路中，作为高阻值负载或参考电阻，实现弱信号调理。 - 定时与延时电路：配合电容构成RC时间常数网络，用于555定时器、继电器延时释放、电源软启动等低频定时应用（需注意碳膜电阻的电压系数与长期稳定性略逊于金属膜）。 - 仪器仪表与维修替代：因通孔封装（轴向引线，标准E24系列），易于手工焊接与更换，广泛用于工业控制板、老式电子设备维修及教学实验电路中。 需注意：该型号为碳膜电阻，不适用于高精度、低温漂或高频场合；在高湿度或高可靠性要求环境（如医疗、航空）中建议评估其长期稳定性与失效模式。实际使用时应留足功率余量（建议≤0.125W），并避免靠近发热元件。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 1M OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

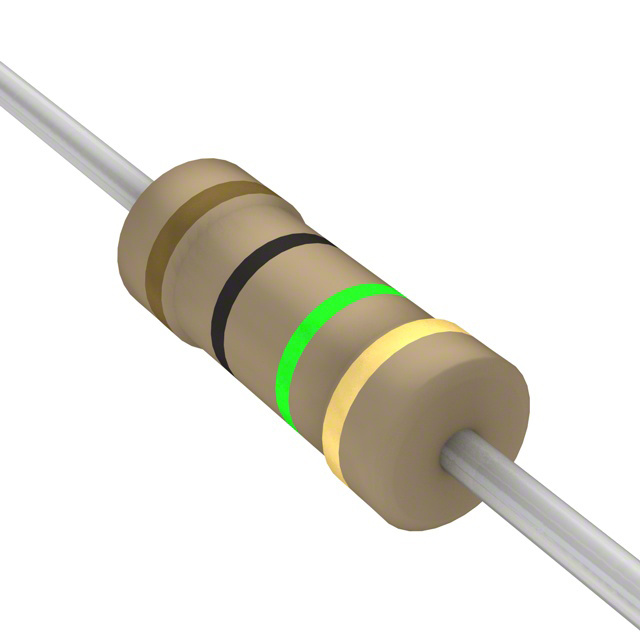

| 产品图片 |
|
| 产品型号 | CF14JA1M00 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 1M 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -1500ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 1M |
| 端子数 | 2 |
| 高度 | - |
