Datasheet下载- 型号： CF14JA15K0
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF14JA15K0由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF14JA15K0价格参考。STACKPOLE ELECTRONICS INC.CF14JA15K0封装/规格：未分类， 暂无。您可以下载CF14JA15K0参考资料、Datasheet数据手册功能说明书，资料中有CF14JA15K0 详细功能的应用电路图电压和使用方法及教程。

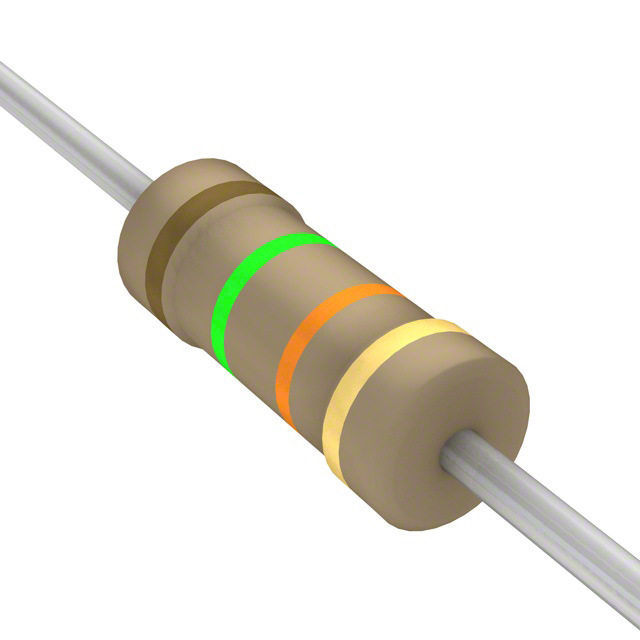

CF14JA15K0 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（Carbon Film Resistor），额定功率为¼W（0.25W），阻值为15kΩ，精度±5%（J级），耐压≥350V，符合RoHS标准。其典型应用场景包括： - 消费电子电路：用于电视机、音响、机顶盒等设备中的偏置、分压、限流和上拉/下拉电路； - 工业控制板：在PLC输入接口、传感器信号调理电路中作阻抗匹配或电压采样； - 电源管理模块：在线性稳压器（如78xx系列）外围电路中提供基准分压，或用于反馈网络； - LED驱动电路：作为限流电阻配合指示LED使用（需注意功率余量，15kΩ在5V下功耗仅约1.7mW，远低于0.25W，安全裕度充足）； - 模拟信号处理：在运算放大器的增益设定、滤波网络或电平转换电路中提供稳定阻值； - 维修与替换场景：因通孔封装（轴向引线，标准EIA尺寸）和通用参数，常用于老旧设备维护及原型开发中的低成本替代。 该型号不适用于高精度、低温漂或高频场合（碳膜电阻温度系数约−500 ppm/℃，噪声性能一般），亦不可用于大电流或脉冲功率环境。选用时需确保PCB布局留有足够散热空间，并避免靠近热源。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 15K OHM 1/4W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CF14JA15K0 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF 1/4 15K 5% T |
| 功率(W) | 0.25W，1/4W |
| 包装 | 带盒（TB） |
| 大小/尺寸 | 0.091" 直径 x 0.256" 长（2.30mm x 6.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 5,000 |
| 温度系数 | 0/ -500ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 15k |
| 端子数 | 2 |
| 高度 | - |
