Datasheet下载- 型号： CF12JT3M30
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF12JT3M30由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF12JT3M30价格参考。STACKPOLE ELECTRONICS INC.CF12JT3M30封装/规格：未分类， 暂无。您可以下载CF12JT3M30参考资料、Datasheet数据手册功能说明书，资料中有CF12JT3M30 详细功能的应用电路图电压和使用方法及教程。
CF12JT3M30 是 Stackpole Electronics Inc 生产的一款通孔式碳膜电阻器（属CF系列），额定功率1/4W（0.25W），阻值3.3MΩ（3.3兆欧），精度±5%，温度系数约±500 ppm/°C，采用轴向引线、环氧树脂封装，符合RoHS标准。 其典型应用场景包括： 1. 高阻分压与偏置电路：常用于运算放大器输入端、传感器信号调理电路中的高阻抗偏置网络，提供稳定直流工作点； 2. 电压检测与反馈回路：在开关电源（如AC-DC适配器）的光耦反馈路径中，与另一高阻电阻组成分压器，监测输出电压并送至控制芯片； 3. 静电泄放（ESD）与浮地隔离：在通信接口（如RS-232、音频输入）中用作高阻泄放电阻，防止电荷累积又不影响信号完整性； 4. 定时/延时电路辅助元件：配合电容构成RC时间常数网络（如电源上电复位延时），因阻值高、功耗低，适合微电流充放电场景； 5. 测试与校准设备：在万用表内部高压量程分压臂、绝缘电阻测试仪的基准网络中，承担高阻隔离与比例衰减功能。 需注意：该电阻不适用于高频、精密采样或大脉冲负载场合；实际使用中应留足电压降额（IEC 60115建议工作电压≤50%额定耐压），并避免潮湿或污染环境以保障高阻稳定性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 3.3M OHM 1/2W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

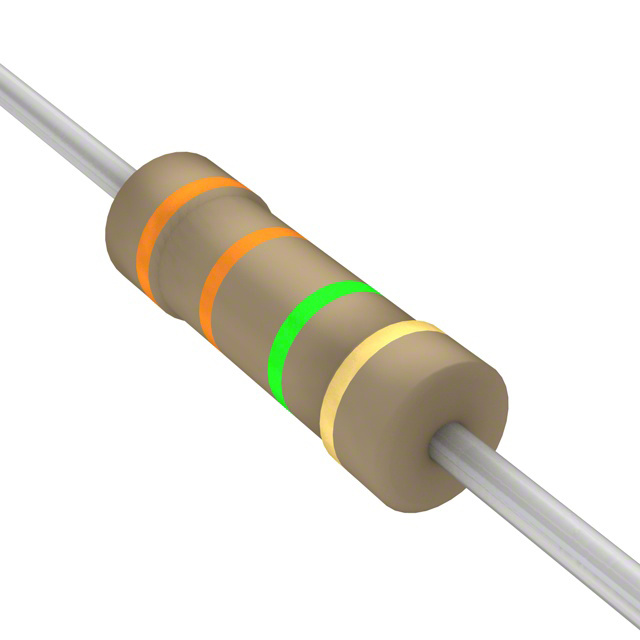

| 产品图片 |
|
| 产品型号 | CF12JT3M30 |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF1/23.3M5%RCT |
| 功率(W) | 0.5W，1/2W |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.106" 直径 x 0.335" 长（2.70mm x 8.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 1 |
| 温度系数 | 0/ -1500ppm/°C |
| 特性 | 阻燃涂层，防潮 |
| 电阻(Ω) | 3.3M |
| 端子数 | 2 |
| 高度 | - |
