Datasheet下载- 型号： CF12JT270R
- 制造商： STACKPOLE ELECTRONICS INC.
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CF12JT270R由STACKPOLE ELECTRONICS INC.设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CF12JT270R价格参考。STACKPOLE ELECTRONICS INC.CF12JT270R封装/规格：未分类， 暂无。您可以下载CF12JT270R参考资料、Datasheet数据手册功能说明书，资料中有CF12JT270R 详细功能的应用电路图电压和使用方法及教程。
CF12JT270R 是 Stackpole Electronics Inc. 生产的一款通孔式碳膜电阻器（CF 系列），额定功率 1/4W（0.25W），阻值 270Ω，精度 ±5%，温度系数约 ±800 ppm/°C，采用轴向引线封装，适用于 PCB 插件焊接。 该电阻典型应用于对成本敏感、可靠性要求适中、无需高精度或低温漂的通用电子电路中。常见场景包括： - 电源电路：作为限流电阻用于LED驱动、稳压器偏置网络或保险丝替代检测支路； - 信号调理与分压：在传感器接口（如电位器分压、热敏电阻测温桥路）、模拟前端中构成基础分压或上拉/下拉网络； - 消费类电子：电视机、机顶盒、音频设备等主板中的偏置、反馈、阻抗匹配等辅助功能； - 工业控制板：PLC输入模块的信号衰减、光耦输入限流、继电器驱动回路中的基极限流等； - 教育与原型开发：因通孔结构易手工焊接、插拔更换，广泛用于实验板（如面包板、洞洞板）及小批量样机验证。 需注意：因其为碳膜材质，不适用于高频、高脉冲、高稳定性或精密基准场合；长期工作建议降额使用（如≤0.125W），并避免潮湿、腐蚀性环境。整体定位为经济型通用电阻，兼顾可制造性与基本电气性能。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电阻器 |
| 描述 | RES 270 OHM 1/2W 5% CARBON FILM |
| 产品分类 | 通孔电阻器 |
| 品牌 | Stackpole Electronics Inc |
| 数据手册 | |

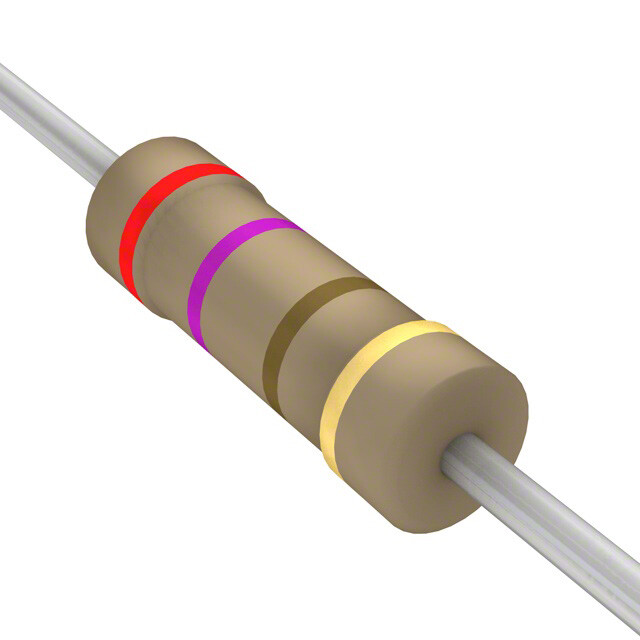

| 产品图片 |
|
| 产品型号 | CF12JT270R |
| PCN零件编号 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CF |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 供应商器件封装 | 轴向 |
| 其它名称 | CF1/22705%RCT |
| 功率(W) | 0.5W，1/2W |
| 包装 | 剪切带 （CT） |
| 大小/尺寸 | 0.106" 直径 x 0.335" 长（2.70mm x 8.50mm） |
| 容差 | ±5% |
| 封装/外壳 | 轴向 |
| 成分 | 炭膜 |
| 标准包装 | 1 |
| 温度系数 | 0/ -400ppm/°C |
| 特性 | 阻燃涂层 |
| 电阻(Ω) | 270 |
| 端子数 | 2 |
| 高度 | - |
