Datasheet下载- 型号： CEFB101-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CEFB101-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CEFB101-G价格参考。COMCHIP TECHNOLOGYCEFB101-G封装/规格：未分类， 暂无。您可以下载CEFB101-G参考资料、Datasheet数据手册功能说明书，资料中有CEFB101-G 详细功能的应用电路图电压和使用方法及教程。
CEFB101-G 是 Comchip Technology 推出的一款表面贴装（SMD）肖特基势垒整流二极管，属于单管整流器类别。其典型参数包括：最大反向电压（VRRM）为 100 V，平均整流电流（IF(AV)）达 1 A，正向压降（VF）低至约 0.85 V（在 IF = 1 A 条件下），具有快速开关特性与低功耗优势。 该器件主要应用于中小功率直流电源系统中，常见场景包括： - 开关电源（SMPS）次级侧高频整流，如手机充电器、适配器、LED驱动电源等； - DC-DC 转换器中的同步整流或续流路径（尤其适用于 5–24 V 输入/输出系统）； - 消费类电子设备（如机顶盒、路由器、智能音箱）的板载电源管理模块； - 工业控制板、传感器节点及物联网终端中对效率和空间敏感的低压整流环节； - 反极性保护电路（利用其单向导通特性防止电源接反损坏后级芯片）。 得益于其 SOD-123 封装、低 VF 和良好热性能，CEFB101-G 在追求高转换效率、小体积与成本效益的嵌入式电源设计中具备较高适用性。需注意其不适用于高压或大电流工频整流（如传统桥式整流+电解电容滤波方案），亦不具备雪崩耐量，故不推荐用于含高能量反电动势的感性负载场合。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 50V 1A DO214AA |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

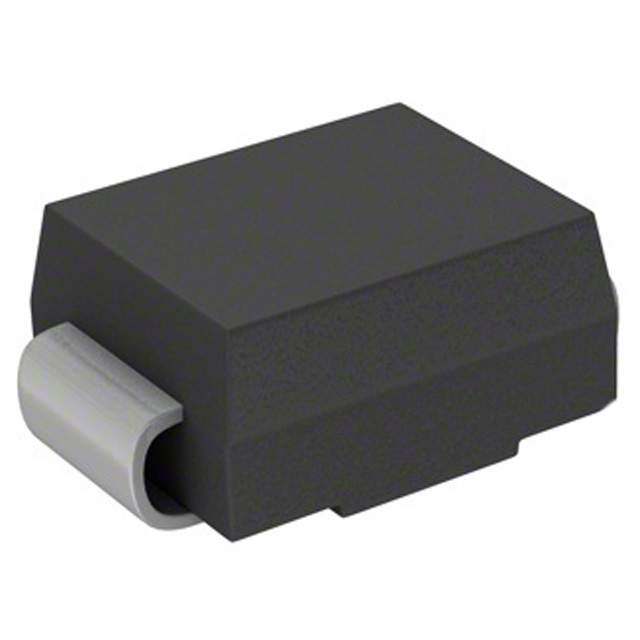

| 产品图片 | |
| 产品型号 | CEFB101-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 875mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 50V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AA（SMB） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 25ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AA，SMB |
| 工作温度-结 | 150°C （最大） |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 50V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
