Datasheet下载- 型号： CEFA102-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CEFA102-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CEFA102-G价格参考。COMCHIP TECHNOLOGYCEFA102-G封装/规格：未分类， 暂无。您可以下载CEFA102-G参考资料、Datasheet数据手册功能说明书，资料中有CEFA102-G 详细功能的应用电路图电压和使用方法及教程。

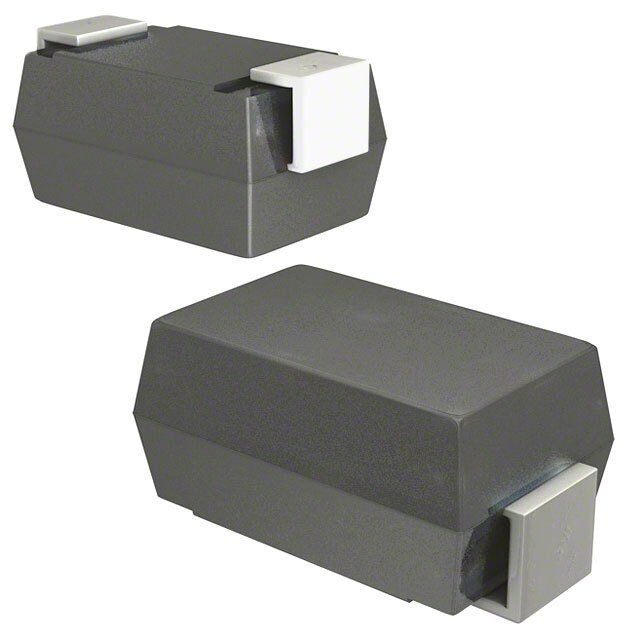

CEFA102-G 是 Comchip Technology 推出的一款表面贴装（SMA/DO-214AC 封装）硅整流二极管，额定平均整流电流为 1.0A，最大反向重复峰值电压（VRRM）为 200V，正向压降低（典型值约 1.1V @ 1A），具有良好的热稳定性和快速恢复特性（trr 约 500ns）。 其典型应用场景包括： - 通用开关电源次级整流：适用于小功率 AC-DC 适配器、LED 驱动电源、机顶盒及家电辅助电源中的低压直流输出整流； - DC-DC 转换器续流/整流：在反激（Flyback）、降压（Buck）等拓扑中作为输出整流管，兼顾效率与成本； - 工业控制板与消费电子电源模块：如智能电表、安防摄像头、路由器等设备的板载电源中，用于将变压器次级交流转换为直流； - 极性保护与反接防护电路：利用其单向导通特性，防止电源反接损坏后级 IC； - 信号隔离与钳位电路：在低频、低能量场合（如传感器接口、MCU 复位电路）中作简易电压钳位或隔离元件（需注意其非肖特基结构，不适用于超低压或高频场景）。 该器件不适用于高频谐振变换器（如 LLC）、PFC 主电路或大电流/高压（>200V）整流场合。选型时需确保实际工作电压留有 ≥20% 余量，并注意 PCB 散热设计以维持长期可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE FAST REC 100V 1A DO214AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CEFA102-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 920mV @ 1A |
| 不同 Vr、F时的电容 | - |
| 不同 Vr时的电流-反向漏电流 | 5µA @ 50V |
| 二极管类型 | 标准 |
| 供应商器件封装 | DO-214AC（SMA） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | 25ns |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度-结 | 150°C （最大） |
| 标准包装 | 5,000 |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
