Datasheet下载- 型号： CDR74BNP-151KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDR74BNP-151KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDR74BNP-151KC价格参考。SumidaCDR74BNP-151KC封装/规格：未分类， 暂无。您可以下载CDR74BNP-151KC参考资料、Datasheet数据手册功能说明书，资料中有CDR74BNP-151KC 详细功能的应用电路图电压和使用方法及教程。
CDR74BNP-151KC 是 Sumida America Components Inc. 推出的一款高可靠性、大电流贴片功率电感器（固定电感器），电感值为150 µH（±10%），额定电流达3.2 A（典型），饱和电流约4.5 A，采用屏蔽式铁氧体磁芯与复合结构，具备低DCR（典型125 mΩ）、优异的抗EMI性能和良好的温升特性。 其典型应用场景包括： - DC-DC降压转换器（Buck Converter）：广泛用于工业电源、通信设备及服务器主板的POL（Point-of-Load）电源模块中，为FPGA、ASIC、CPU核心供电提供稳定滤波与能量存储； - 车载电子系统：符合AEC-Q200部分要求（需确认具体批次认证），适用于车载信息娱乐系统、ADAS摄像头供电模块等对温度稳定性与抗振动要求较高的场景； - 可再生能源设备：如光伏逆变器辅助电源、储能系统中的隔离式DC-DC变换环节； - 医疗与工业控制电源：在紧凑型、高效率AC-DC适配器或板载电源中承担输出滤波与纹波抑制功能。 该型号强调高饱和电流与低损耗，适合中高功率、中低频（通常<1 MHz）开关电源应用，不推荐用于高频谐振或射频电路。实际选型需结合工作频率、纹波电流、环境温度及PCB散热条件综合评估。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 940 毫欧最大 |
| 描述 | INDUCTOR POWER 150UH 10% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

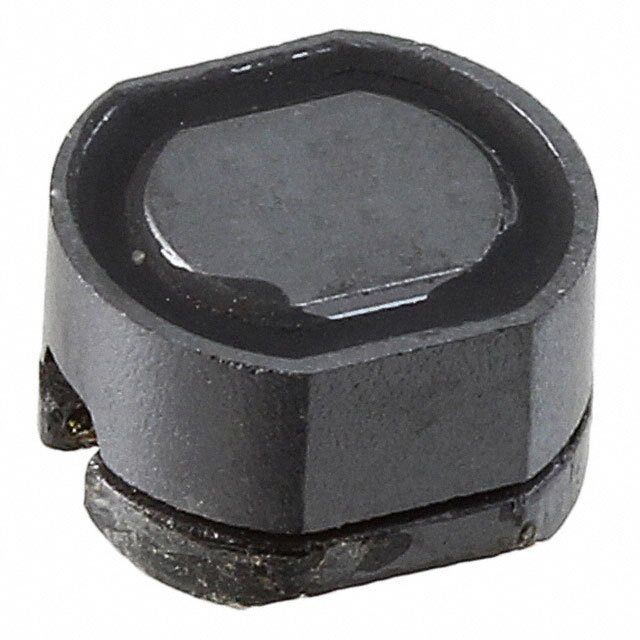

| 产品图片 |
|
| 产品型号 | CDR74BNP-151KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDR74B |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.307" 长 x 0.276" 宽 （7.80mm x 7.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 屏蔽 |
| 工作温度 | - |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 150µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | 6.4MHz |
| 额定电流 | 440mA |
| 高度-安装（最大值） | 0.193" （4.90mm） |
