Datasheet下载- 型号： CDH53NP-150KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDH53NP-150KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDH53NP-150KC价格参考。SumidaCDH53NP-150KC封装/规格：未分类， 暂无。您可以下载CDH53NP-150KC参考资料、Datasheet数据手册功能说明书，资料中有CDH53NP-150KC 详细功能的应用电路图电压和使用方法及教程。

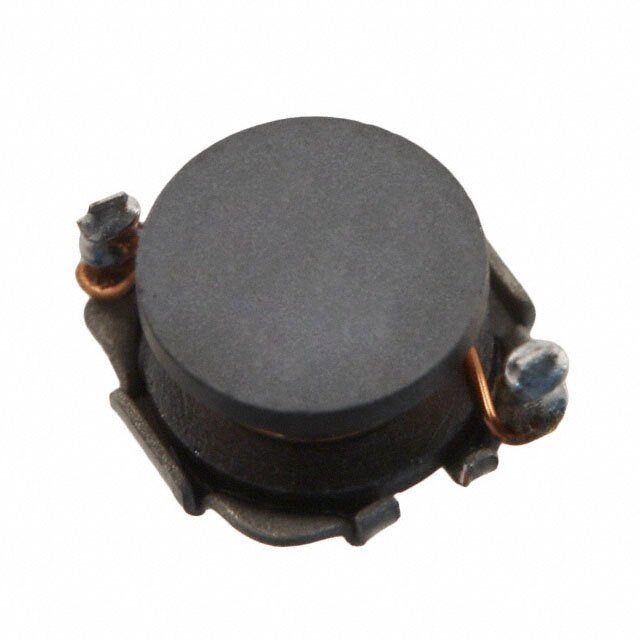

CDH53NP-150KC 是 Sumida America Components Inc. 推出的一款固定电感器（功率型屏蔽绕线电感），电感值为15μH（±10%），额定电流达3.2A（DC），具有高饱和电流、低直流电阻（DCR约36mΩ）和优异的抗EMI性能。其典型应用场景包括： - DC-DC降压转换器（Buck Converter）：广泛用于服务器电源、通信设备、工业控制板等中，作为输出滤波电感，配合控制器（如TI、ADI芯片）实现高效稳压； - POL（Point-of-Load）电源模块：为FPGA、ASIC、CPU核心供电提供紧凑、高可靠性的本地滤波； - 车载信息娱乐系统与ADAS辅助电源：满足AEC-Q200基础可靠性要求（注：该型号非车规级，但常用于车载非安全相关次级电源）； - LED驱动电源与工业开关电源：在中等功率（10–50W级）恒流/恒压电路中抑制纹波电流，提升能效与稳定性。 该器件采用铁氧体磁芯+屏蔽结构，有效降低漏磁与串扰，适用于高密度PCB布局。需注意其工作温度范围为–40°C 至 +125°C（含自温升），设计时应留足散热余量。不适用于需通过AEC-Q200认证的严苛车规主系统。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 250 毫欧最大 |
| 描述 | POWER INDUCTOR 15UH 1.00A SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CDH53NP-150KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDH53 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26197 |
| 产品目录绘图 |
|
| 供应商器件封装 | - |
| 其它名称 | CDH53NP-150KCTR |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.236" 长 x 0.205" 宽 （6.00mm x 5.20mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,500 |
| 电感 | 15µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 1A |
| 高度-安装（最大值） | 0.125" （3.20mm） |
