Datasheet下载- 型号： CDH53NP-120LC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDH53NP-120LC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDH53NP-120LC价格参考。SumidaCDH53NP-120LC封装/规格：未分类， 暂无。您可以下载CDH53NP-120LC参考资料、Datasheet数据手册功能说明书，资料中有CDH53NP-120LC 详细功能的应用电路图电压和使用方法及教程。
CDH53NP-120LC是Sumida America Components Inc.推出的固定电感器（绕线型功率电感），电感值为12μH（±20%），额定电流达3.8A（饱和电流4.5A），直流电阻低至32mΩ，采用屏蔽式SMD封装（尺寸约5.3×5.3×3.0mm），具备高可靠性与抗EMI能力。 其典型应用场景包括： - DC-DC电源转换：广泛用于负载点（POL）电源、服务器/通信设备中的降压（Buck）转换器，为FPGA、ASIC、CPU核心供电提供稳定滤波与能量存储； - 工业与汽车电子：适用于车载信息娱乐系统、ADAS电源模块及工业PLC的输入/输出滤波，满足AEC-Q200部分要求（需确认具体批次认证）； - 消费类电子产品：在高端笔记本电脑、5G基站电源、LED驱动电路中承担平滑电流、抑制开关噪声的关键作用； - 高密度设计场景：得益于小尺寸与高饱和特性，适合空间受限且需大电流处理能力的紧凑型PCB布局。 该器件强调低损耗与高温稳定性（工作温度范围–40°C至+125°C），适用于高频（典型100kHz–1MHz）开关环境，确保系统效率与长期运行可靠性。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 180 毫欧最大 |
| 描述 | POWER INDUCTOR 12UH 1.12A SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

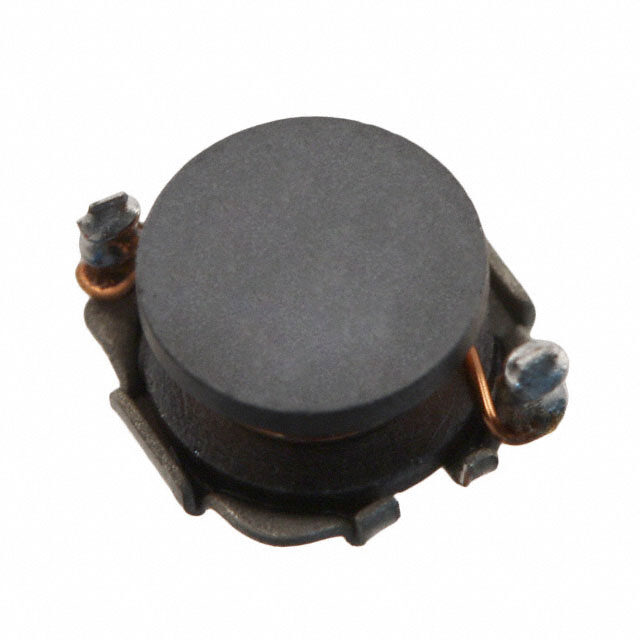

| 产品图片 |
|
| 产品型号 | CDH53NP-120LC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDH53 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26197 |
| 产品目录绘图 |
|
| 供应商器件封装 | - |
| 其它名称 | CDH53NP-120LCTR |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.236" 长 x 0.205" 宽 （6.00mm x 5.20mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±15% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,500 |
| 电感 | 12µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 1.12A |
| 高度-安装（最大值） | 0.125" （3.20mm） |
