Datasheet下载- 型号： CDH115NP-150MC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDH115NP-150MC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDH115NP-150MC价格参考。SumidaCDH115NP-150MC封装/规格：未分类， 暂无。您可以下载CDH115NP-150MC参考资料、Datasheet数据手册功能说明书，资料中有CDH115NP-150MC 详细功能的应用电路图电压和使用方法及教程。

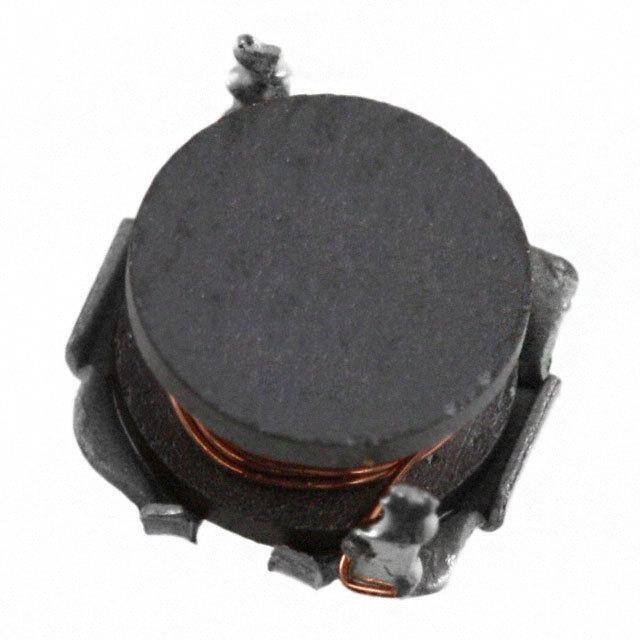

CDH115NP-150MC是Sumida America Components Inc.推出的CDH系列高可靠性、大电流功率电感器（固定电感器），电感值为15μH（±20%），额定电流达6.5A（Isat），采用屏蔽式铁氧体磁芯与复合结构，具备低DCR（典型值18.5mΩ）、优异的抗饱和特性及良好的EMI抑制能力。 其典型应用场景包括： • DC-DC降压转换器（Buck Converter）：广泛用于服务器电源、通信设备（如基站PA模块、光模块供电）、工业PLC及FPGA/CPU核心供电等中高功率场合，作为储能与滤波电感； • POL（Point-of-Load）电源模块：适配高动态负载需求，支持快速瞬态响应； • 车载信息娱乐系统（IVI）及ADAS辅助电源：满足AEC-Q200部分应力测试要求（非车规级，但具工业级可靠性），适用于非安全关键车载子系统； • LED驱动电源与5G基站射频供电单元：凭借低损耗与高稳定性保障长期运行可靠性。 该器件工作温度范围为–40°C 至 +125°C（含自温升），符合RoHS与REACH标准，不适用于需通过完整汽车级认证（如AEC-Q200 Grade 1）或超高温（>125°C）严苛环境。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 39 毫欧最大 |
| 描述 | POWER INDUCTOR 15UH SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CDH115NP-150MC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CDH115 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.441" 长 x 0.433" 宽 （11.20mm x 11.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 500 |
| 电感 | 15µH |
| 电流-饱和值 | - |
| 类型 | 绕线 |
| 频率-测试 | 1kHz |
| 频率-自谐振 | - |
| 额定电流 | 2.5A |
| 高度-安装（最大值） | 0.205"（5.20mm） |
