Datasheet下载- 型号： CDBV120-G
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBV120-G由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBV120-G价格参考。COMCHIP TECHNOLOGYCDBV120-G封装/规格：未分类， 暂无。您可以下载CDBV120-G参考资料、Datasheet数据手册功能说明书，资料中有CDBV120-G 详细功能的应用电路图电压和使用方法及教程。
CDBV120-G 是 Comchip Technology 推出的一款表面贴装（SOD-123FL 封装）肖特基势垒整流二极管，具有 20V 反向电压（VRRM）、1A 平均整流电流（IF(AV)）及典型正向压降仅 0.45V（IF=1A）的特性。其低VF、快恢复（反向恢复时间极短，属肖特基固有优势）和高效率特点，使其广泛应用于中小功率直流电源系统中。 典型应用场景包括： ✅ 开关电源（SMPS）次级同步整流或输出整流，尤其适用于 5V/3.3V 等低压大电流输出端，可显著降低导通损耗、提升能效； ✅ USB 充电接口（如车载充电器、多口PD适配器）中的输入/输出侧防反接与整流保护； ✅ DC-DC 降压转换器（Buck）续流二极管，配合控制器实现高效能量回馈； ✅ 便携式电子设备（蓝牙耳机、TWS充电仓、智能手环等）的电池充电管理电路中，用于防止电池反向放电或实现路径管理； ✅ 工业控制板、LED 驱动电源、小型家电（如路由器、机顶盒）的辅助电源整流环节。 该器件符合 RoHS，结温范围达 -65°C 至 +150°C，具备良好的热稳定性和可靠性，适合紧凑型、高密度 PCB 布局。需注意其反向漏电流相对普通PN结二极管略高（25°C时典型值0.1mA），故不适用于高压、高温或超低待机功耗敏感场景（如>12V反偏长期待机）。总体而言，CDBV120-G 是低压、中频、高效率整流应用的理想选型之一。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 20V 1A SOD323 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

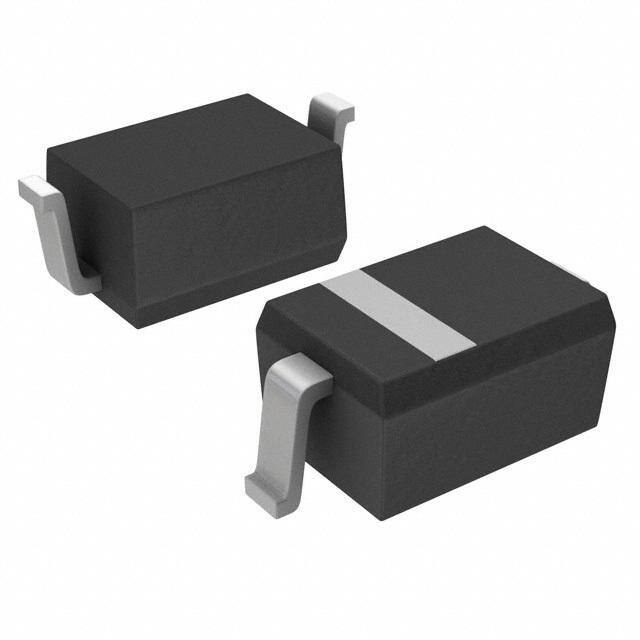

| 产品图片 | |
| 产品型号 | CDBV120-G |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 450mV @ 1A |
| 不同 Vr、F时的电容 | 120pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 1mA @ 20V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | SOD-323 |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SC-76，SOD-323 |
| 工作温度-结 | - |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 20V |
| 电流-平均整流(Io) | 1A |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
