Datasheet下载- 型号： CDBMT130-HF
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBMT130-HF由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBMT130-HF价格参考。COMCHIP TECHNOLOGYCDBMT130-HF封装/规格：未分类， 暂无。您可以下载CDBMT130-HF参考资料、Datasheet数据手册功能说明书，资料中有CDBMT130-HF 详细功能的应用电路图电压和使用方法及教程。
CDBMT130-HF 是 Comchip Technology 推出的一款表面贴装（SOD-123FL 封装）肖特基势垒整流二极管，额定参数为 30V 反向电压、1A 平均整流电流、低正向压降（典型值约 0.45V @ 1A），具备快速开关特性与低功耗优势。其主要应用场景包括： - 低压直流电源整流：广泛用于 5V/3.3V 等低压输入的 AC-DC 适配器、USB 充电器次级同步整流辅助电路或 DC-DC 转换器输出端整流； - 便携式电子设备电源管理：如智能手机、TWS 耳机、智能手表等对空间和能效敏感的终端中，为电池充电管理电路、LDO 前置整流或反向电压保护提供紧凑可靠的单向导通路径； - 高效率 DC-DC 拓扑：适用于降压（Buck）、升压（Boost）及 Buck-Boost 电路中的续流二极管，尤其在轻载下凭借低 Vf 提升转换效率； - 极性保护与防反接电路：常用于 USB 接口、Type-C 供电模块或电池输入端，防止因电源反接导致后级芯片损坏； - LED 驱动与信号隔离应用：在低电压 LED 恒流驱动电路中作续流或箝位元件，在逻辑电平转换/隔离接口中实现简单单向信号耦合。 该器件符合 RoHS，结温范围 -65℃~+150℃，SOD-123FL 封装支持自动化贴片生产，适合高密度 PCB 设计。需注意其 30V VR 限制，不适用于高于该电压的整流场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 30V 1A SOD123H |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

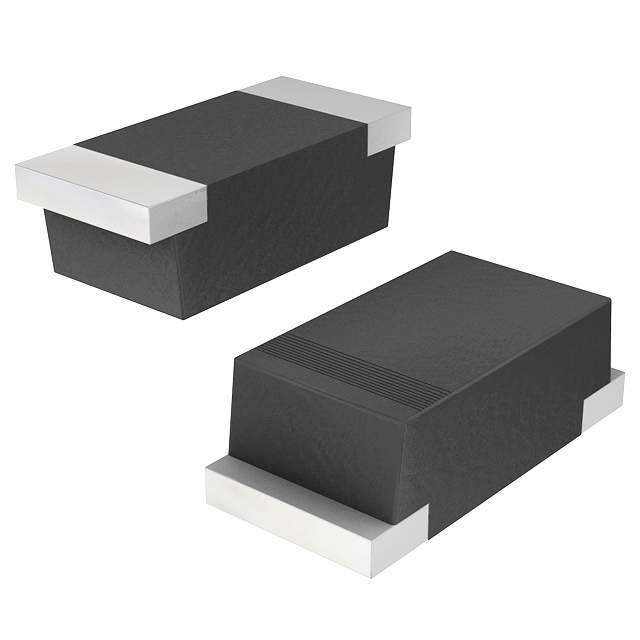

| 产品图片 |
|
| 产品型号 | CDBMT130-HF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 500mV @ 1A |
| 不同 Vr、F时的电容 | 120pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500µA @ 30V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | SOD-123H |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | SOD-123H |
| 工作温度-结 | -55°C ~ 125°C |
| 标准包装 | 3,000 |
| 电压-DC反向(Vr)（最大值） | 30V |
| 电流-平均整流(Io) | 1A（DC） |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
