Datasheet下载- 型号： CDBFN1100-HF
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBFN1100-HF由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBFN1100-HF价格参考。COMCHIP TECHNOLOGYCDBFN1100-HF封装/规格：未分类， 暂无。您可以下载CDBFN1100-HF参考资料、Datasheet数据手册功能说明书，资料中有CDBFN1100-HF 详细功能的应用电路图电压和使用方法及教程。

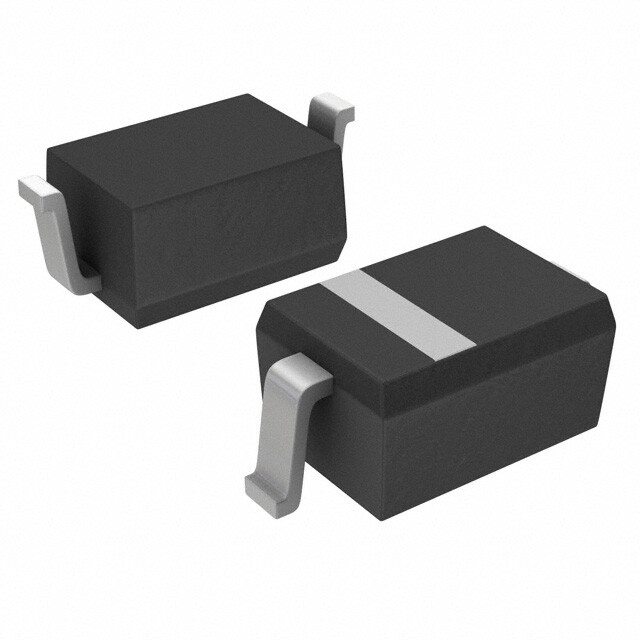

CDBFN1100-HF 是 Comchip Technology 推出的一款超低压降肖特基整流二极管（单管），采用 SOD-123FL 小型贴片封装，最大正向压降低至约 0.45V（IF=1A），反向耐压 100V，峰值正向浪涌电流达 25A，具备优良的高频整流性能和热稳定性。 其典型应用场景包括： ✅ 便携式电子设备电源管理：如智能手机、TWS耳机、智能手表等内部 DC-DC 转换器的续流/同步整流路径，利用其低压降特性提升转换效率、延长电池续航； ✅ USB PD 快充适配器与多口充电器：用于次级同步整流电路，配合控制器实现高效、低发热的 100W 级快充设计； ✅ 工业与通信电源模块：在小功率 AC-DC 或 DC-DC 模块中作输出整流，适用于空间受限且对能效要求较高的嵌入式电源； ✅ LED 驱动电源：在恒流驱动电路中作为防反接或整流元件，保障系统可靠性； ✅ 汽车电子辅助电源：满足 AEC-Q200 基础可靠性要求（需确认具体批次认证），适用于车载 USB 充电口、信息娱乐系统供电等非安全关键场景。 该器件强调高效率、小体积与快速开关特性，不适用于高压大电流工频整流，而更聚焦于中低功率、高频开关电源中的高性能整流需求。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 100V 1A SOD323 |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CDBFN1100-HF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| RoHS指令信息 | |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 850mV @ 1A |
| 不同 Vr、F时的电容 | 120pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500µA @ 100V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | SOD-323 |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 2-SMD |
| 工作温度-结 | -50°C ~ 150°C |
| 标准包装 | 4,000 |
| 电压-DC反向(Vr)（最大值） | 100V |
| 电流-平均整流(Io) | 1A（DC） |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
