Datasheet下载- 型号： CDBA260LR-HF
- 制造商： COMCHIP TECHNOLOGY
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CDBA260LR-HF由COMCHIP TECHNOLOGY设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CDBA260LR-HF价格参考。COMCHIP TECHNOLOGYCDBA260LR-HF封装/规格：未分类， 暂无。您可以下载CDBA260LR-HF参考资料、Datasheet数据手册功能说明书，资料中有CDBA260LR-HF 详细功能的应用电路图电压和使用方法及教程。
CDBA260LR-HF 是 Comchip Technology 推出的一款肖特基势垒整流二极管（单管），采用 SOD-123FL 小型表面贴装封装，具有低正向压降（典型值约 0.6V @ 2A）、快速开关特性（反向恢复时间极短，<5ns）及高效率特点。其额定参数为：2A 平均整流电流、60V 反向重复峰值电压（VRRM），适合中低功率、高频整流应用。 典型应用场景包括： ✅ 开关电源（SMPS）次级整流：如手机充电器、适配器、LED 驱动电源中的低压直流输出整流，可显著降低导通损耗、提升能效； ✅ DC-DC 转换器：在降压（Buck）或同步整流拓扑中作续流/整流二极管，配合控制器实现高效能量传递； ✅ 便携式电子设备电源管理：如蓝牙耳机、智能手表、TWS 充电仓等对空间和温升敏感的设备，得益于其小尺寸（SOD-123FL）与低热耗； ✅ 反极性保护电路：利用其单向导通与低VF特性，在电池供电系统中防止反接损坏； ✅ 高频信号钳位与小电流整流：适用于传感器接口、通信模块等对响应速度要求较高的模拟前端电路。 注意：该器件为肖特基二极管，反向漏电流相对较大（典型值 ~100μA @ 60V, 25°C），不适用于高压、高温或高反向阻断要求场景（如工频整流或>125℃环境）。建议在实际设计中结合散热条件与可靠性要求进行降额使用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE SCHOTTKY 60V 2A DO214AC |
| 产品分类 | 单二极管/整流器 |
| 品牌 | Comchip Technology |
| 数据手册 | |

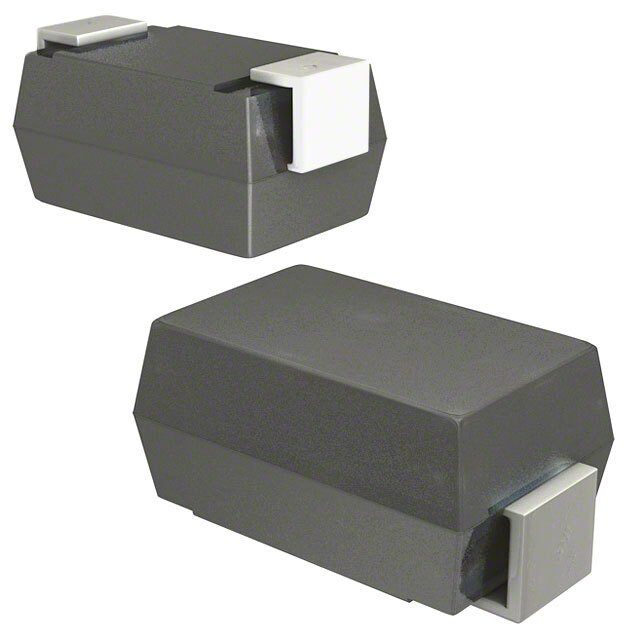

| 产品图片 | |
| 产品型号 | CDBA260LR-HF |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 550mV @ 2A |
| 不同 Vr、F时的电容 | 30pF @ 4V，1MHz |
| 不同 Vr时的电流-反向漏电流 | 500µA @ 60V |
| 二极管类型 | 肖特基 |
| 供应商器件封装 | DO-214AC（SMA） |
| 包装 | 带卷 （TR） |
| 反向恢复时间(trr) | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | DO-214AC，SMA |
| 工作温度-结 | -50°C ~ 150°C |
| 标准包装 | 5,000 |
| 电压-DC反向(Vr)（最大值） | 60V |
| 电流-平均整流(Io) | 2A（DC） |
| 速度 | 快速恢复 =< 500 ns，> 200mA（Io） |
