Datasheet下载- 型号： CD74HC125QPWRQ1
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD74HC125QPWRQ1由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD74HC125QPWRQ1价格参考。Texas InstrumentsCD74HC125QPWRQ1封装/规格：未分类， 暂无。您可以下载CD74HC125QPWRQ1参考资料、Datasheet数据手册功能说明书，资料中有CD74HC125QPWRQ1 详细功能的应用电路图电压和使用方法及教程。
CD74HC125QPWRQ1 是德州仪器（Texas Instruments）推出的汽车级四路三态缓冲器/线路驱动器，属于高速CMOS（HC）逻辑系列，符合AEC-Q100 Grade 1标准（工作温度范围：–40°C 至 +125°C），专为汽车电子应用设计。 其典型应用场景包括： - 车载通信总线接口：用于CAN、LIN或本地互连网络中的信号电平调理与总线隔离，通过三态输出实现多设备共享同一数据线（如诊断端口或传感器数据汇聚）。 - 微控制器I/O扩展与电平转换：在MCU GPIO资源受限时，用作双向数据缓冲，驱动高容性负载（如长PCB走线或多个下游器件），提升信号完整性与抗噪能力。 - 汽车车身电子系统：应用于车门控制模块、座椅调节、灯光控制等模块中，作为信号中继或驱动LED指示灯、继电器线圈（需外接驱动电路）。 - ADAS传感器接口：在摄像头、雷达模块的数字控制信号路径中提供噪声抑制和输出使能控制，确保关键信号仅在需要时有效，降低功耗与干扰。 该器件具有低功耗、高抗干扰性（典型输入滞后电压约0.3V）、宽电源电压范围（2V–6V），支持与TTL及CMOS电平兼容，且PWRQ1后缀表明其为符合PPAP流程的汽车级专用料号，适用于对可靠性与长期供货有严格要求的车规应用。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC BUFF/DVR TRI-ST QD 14TSSOP缓冲器和线路驱动器 Hi Sp CMOS Lgc Quad Buff w/ 3 St Otpt |
| 产品分类 | 逻辑 - 缓冲器，驱动器，接收器，收发器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

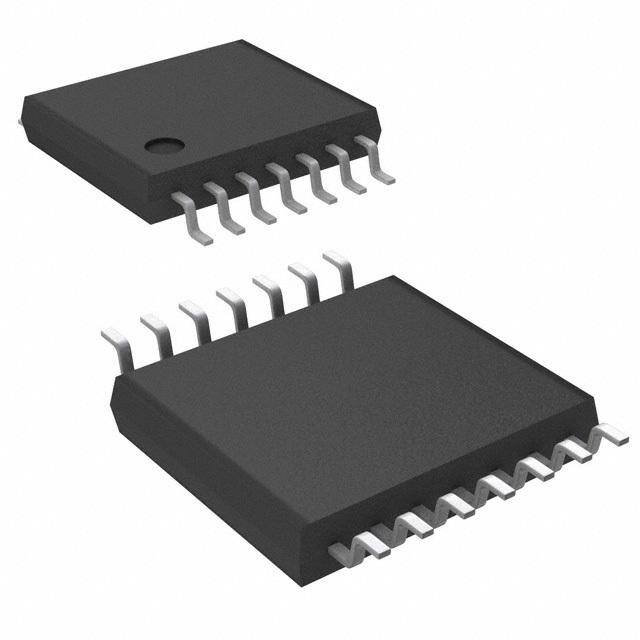

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,缓冲器和线路驱动器,Texas Instruments CD74HC125QPWRQ1Automotive, AEC-Q100, 74HC |
| 数据手册 | |
| 产品型号 | CD74HC125QPWRQ1 |
| 产品种类 | 缓冲器和线路驱动器 |
| 传播延迟时间 | 100 ns at 2 V |
| 低电平输出电流 | 7.8 mA |
| 供应商器件封装 | 14-TSSOP |
| 元件数 | 4 |
| 其它名称 | 296-37332-1 |
| 制造商产品页 | http://www.ti.com/general/docs/suppproductinfo.tsp?distId=10&orderablePartNumber=CD74HC125QPWRQ1 |
| 包装 | 剪切带 （CT） |
| 单位重量 | 57.200 mg |
| 商标 | Texas Instruments |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 封装 | Reel |
| 封装/外壳 | 14-TSSOP（0.173"，4.40mm 宽） |
| 封装/箱体 | TSSOP-14 |
| 工作温度 | -40°C ~ 125°C |
| 工厂包装数量 | 2000 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 40 C |
| 极性 | Non-Inverting |
| 标准包装 | 1 |
| 每元件位数 | 1 |
| 每芯片的通道数量 | 4 |
| 电压-电源 | 2 V ~ 6 V |
| 电流-输出高，低 | 7.8mA，7.8mA |
| 电源电压-最大 | 6 V |
| 电源电压-最小 | 2 V |
| 电源电流 | 0.08 mA |
| 系列 | CD74HC125-Q1 |
| 输入线路数量 | 4 |
| 输出类型 | 3-State |
| 输出线路数量 | 4 |
| 逻辑类型 | 缓冲器/线路驱动器，非反相 |
| 逻辑系列 | HC |
| 高电平输出电流 | - 7.8 mA |
