Datasheet下载- 型号： CD74AC20E
- 制造商： Texas Instruments
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD74AC20E由Texas Instruments设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD74AC20E价格参考。Texas InstrumentsCD74AC20E封装/规格：未分类， 暂无。您可以下载CD74AC20E参考资料、Datasheet数据手册功能说明书，资料中有CD74AC20E 详细功能的应用电路图电压和使用方法及教程。
CD74AC20E 是德州仪器（Texas Instruments）推出的双路 4 输入 NAND 门逻辑器件，属于高速先进的 CMOS（AC 系列），具有低功耗、宽电源电压范围（2V–6V）、高噪声容限及良好驱动能力等特点。 其典型应用场景包括： - 数字系统基础逻辑控制：用于组合逻辑电路设计，如使能控制、信号选通、地址译码或状态判断，例如在微控制器外围电路中实现片选信号生成或中断请求仲裁。 - 信号整形与电平转换：利用其施密特触发输入特性（部分版本支持，但需注意 CD74AC20E 标准版为普通输入；若需抗干扰建议选用带施密特输入的变体如 CD74HC14），可对噪声较大的数字信号进行净化；在 3.3V/5V 混合系统中配合合适供电，实现简易电平适配。 - 冗余设计与锁存辅助：通过交叉连接 NAND 门可构建基本 RS 锁存器，用于开关去抖、状态保持等简单时序功能。 - 工业与嵌入式设备：广泛应用于仪器仪表、传感器接口、电源管理模块、LED 显示驱动控制及老式工控板卡中，承担信号合并、条件判断等底层逻辑任务。 该器件采用 14 引脚 PDIP 封装（CD74AC20E），适合通孔焊接与原型验证，兼顾可靠性与易用性，是传统中小规模数字系统设计中的经典选择。
| 参数 | 数值 |
| 产品目录 | 集成电路 (IC)半导体 |
| 描述 | IC GATE NAND 2CH 4-INP 14-DIP逻辑门 Dual 4-Input |
| 产品分类 | 逻辑 - 栅极和逆变器集成电路 - IC |
| 品牌 | Texas Instruments |
| 产品手册 | |

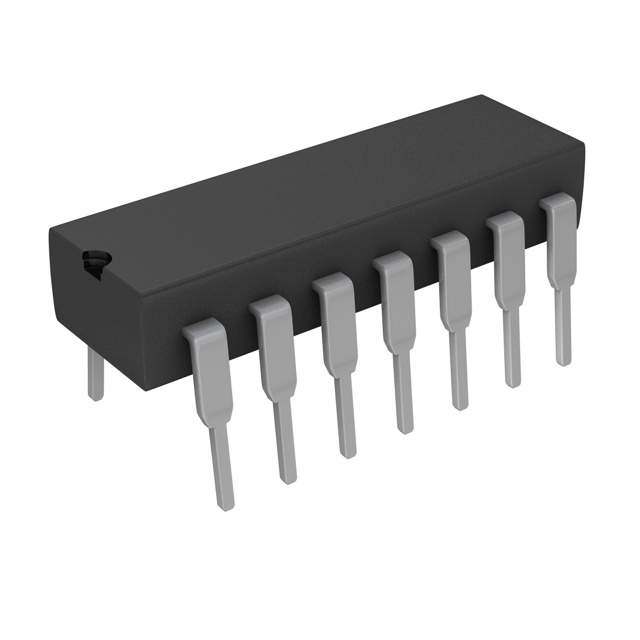

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 逻辑集成电路,逻辑门,Texas Instruments CD74AC20E74AC |
| 数据手册 | |
| 产品型号 | CD74AC20E |
| PCN设计/规格 | |
| 不同V、最大CL时的最大传播延迟 | 12.2ns @ 5V，50pF |
| 产品 | NAND |
| 产品目录页面 | |
| 产品种类 | 逻辑门 |
| 传播延迟时间 | 11.1 ns |
| 低电平输出电流 | 24 mA |
| 供应商器件封装 | 14-PDIP |
| 其它名称 | 296-4237-5 |
| 包装 | 管件 |
| 单位重量 | 1 g |
| 商标 | Texas Instruments |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 封装 | Tube |
| 封装/外壳 | 14-DIP（0.300"，7.62mm） |
| 封装/箱体 | PDIP-14 |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 25 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 栅极数量 | 2 Gate |
| 标准包装 | 25 |
| 特性 | - |
| 电压-电源 | 1.5 V ~ 5.5 V |
| 电流-输出高，低 | 24mA，24mA |
| 电流-静态（最大值） | 4µA |
| 电源电压-最大 | 5.5 V |
| 电源电压-最小 | 1.5 V |
| 电路数 | 2 |
| 系列 | CD74AC20 |
| 输入/输出线数量 | 4 / 1 |
| 输入数 | 4 |
| 输入线路数量 | 4 |
| 输出线路数量 | 1 |
| 逻辑电平-低 | 0.3 V ~ 1.65 V |
| 逻辑电平-高 | 1.2 V ~ 3.85 V |
| 逻辑类型 | 与非门 |
| 逻辑系列 | AC |
| 高电平输出电流 | - 24 mA |
