Datasheet下载- 型号： CD54NP-680KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD54NP-680KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD54NP-680KC价格参考。SumidaCD54NP-680KC封装/规格：未分类， 暂无。您可以下载CD54NP-680KC参考资料、Datasheet数据手册功能说明书，资料中有CD54NP-680KC 详细功能的应用电路图电压和使用方法及教程。
CD54NP-680KC 是 Sumida America Components Inc. 推出的一款固定电感器（绕线型功率电感），电感值为68 µH，额定电流约1.1 A（典型值），直流电阻低，具备良好的直流偏置特性与温度稳定性。其典型应用场景包括： - DC-DC 降压（Buck）转换器：常用于工业电源、通信设备及嵌入式系统的板载电源中，作为输出滤波电感，配合控制器和MOSFET稳定输出电压（如将12V转为3.3V/5V）； - POL（Point-of-Load）电源模块：适用于FPGA、ASIC、微处理器等数字负载的近端供电，提供低纹波、高动态响应的电流供给； - LED 驱动电源：在恒流型LED驱动电路中用作储能与滤波元件，支持宽输入电压范围与可靠调光性能； - 工业自动化设备：如PLC、传感器模块、电机驱动控制板等对EMI敏感、需长期稳定运行的场景，该电感具备AEC-Q200兼容设计基础（部分批次），具备良好抗振动与热循环能力； - 网络与电信设备：交换机、路由器电源管理单元中，满足IEC/EN 62368-1安全标准及RoHS/REACH环保要求。 该器件采用屏蔽式磁芯结构，有效抑制电磁干扰，适用于高密度PCB布局。使用时需注意散热设计及峰值电流余量，避免饱和。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 460 毫欧最大 |
| 描述 | INDUCTOR POWER 68UH 10% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |

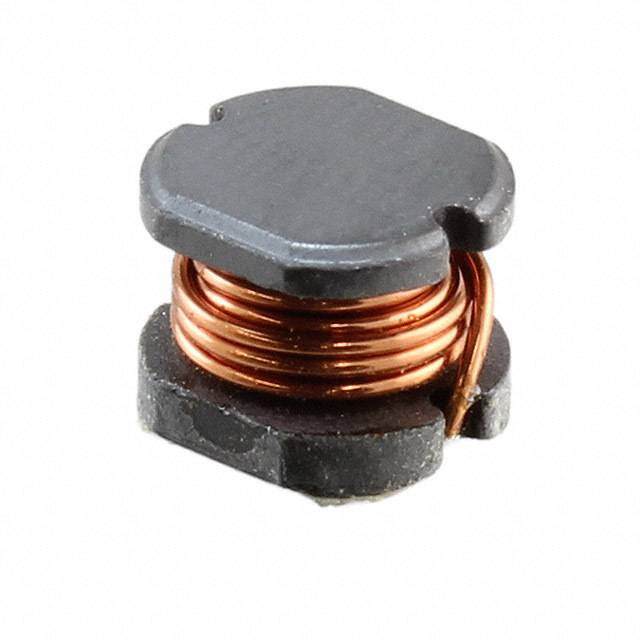

| 产品图片 |
|
| 产品型号 | CD54NP-680KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD54 |
| 不同频率时的Q值 | - |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=26197 |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.228" 长 x 0.205" 宽 （5.80mm x 5.20mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | 铁氧体 |
| 标准包装 | 1,500 |
| 电感 | 68µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 2.52MHz |
| 频率-自谐振 | - |
| 额定电流 | 610mA |
| 高度-安装（最大值） | 0.191" （4.85mm） |
