【未分类_CD4ED680FO3F】封装/厂家_CD4ED680FO3F中文资料_价格

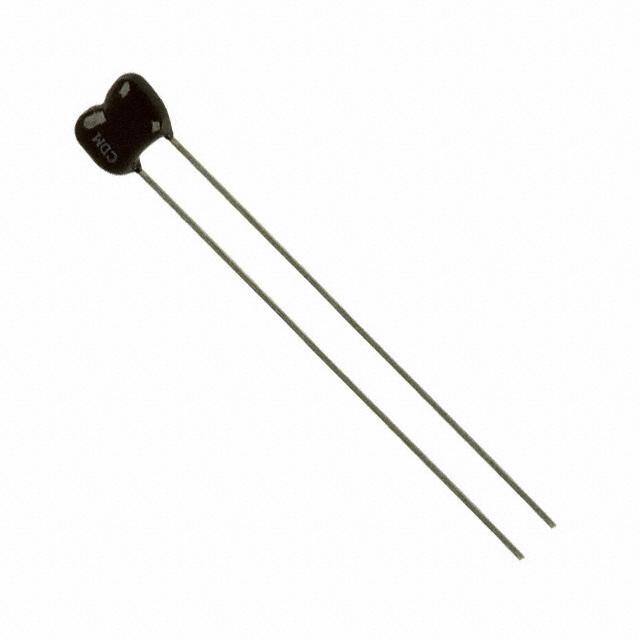

图片仅供参考

详细数据请看参考数据手册

型号： CD4ED680FO3F
制造商： Cornell Dubilier
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供CD4ED680FO3F由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD4ED680FO3F价格参考。Cornell DubilierCD4ED680FO3F封装/规格：未分类，暂无。您可以下载CD4ED680FO3F参考资料、Datasheet数据手册功能说明书，资料中有CD4ED680FO3F 详细功能的应用电路图电压和使用方法及教程。

CD4ED680FO3F 是 Cornell Dubilier Electronics（CDE）生产的云母介质电容器（属CD4E系列），标称容量68 pF，容差±1%，额定电压500 VDC，采用径向引线、环氧树脂封装，具有优异的高频稳定性、低损耗（tanδ ≈ 0.0002）、极小的温度系数（≈ ±35 ppm/°C）及卓越的长期可靠性。

其典型应用场景包括：
- 高频谐振与选频电路：如射频（RF）发射机/接收机中的LC谐振回路、带通/带阻滤波器，尤其适用于VHF/UHF频段（30 MHz–1 GHz），得益于云母材料的低介电损耗和高Q值；
- 精密定时与振荡电路：在高稳定性晶体振荡器（XO）、压控振荡器（VCO）的负载电容或调谐网络中，保障频率精度与温漂性能；
- 脉冲与高压耦合应用：如雷达脉冲整形电路、激光驱动器、医疗成像设备（如超声波发射电路）中的高压耦合与隔直环节，利用其高耐压、低吸收及快速响应特性；
- 军用与航天电子系统：因符合MIL-PRF-11015标准，常用于要求高可靠性、宽温工作（–55°C 至 +125°C）及抗辐射能力的关键任务设备中。

注：该型号不含PTFE介质，CD4E系列为银电极镀铜云母电容（Silvered Mica），非PTFE（聚四氟乙烯）类型；CDE的PTFE电容器属其他系列（如T系列）。因此，其核心优势源于云母材质，而非PTFE。

产品参数图文手册常见问题

参数	数值
产品目录	电容器
描述	CAP MICA 68PF 500V 1% RADIAL
产品分类	云母和 PTFE 电容器
品牌	Cornell Dubilier Electronics (CDE)
数据手册	点击此处下载产品Datasheet
产品图片
产品型号	CD4ED680FO3F
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	CD4
介电材料	云母
其它名称	CD4ED680F03F
包装	散装
大小/尺寸	0.291" 长 x 0.110" 宽（7.40mm x 2.80mm）
安装类型	通孔
容差	±1%
封装/外壳	径向
工作温度	-55°C ~ 125°C
引线间距	0.098"（2.50mm）
标准包装	100
特性	射频，高频率
电压-额定	500V
电容	68pF
高度-安装（最大值）	0.220"（5.60mm）
