型号： CD15ED510GO3F
制造商： Cornell Dubilier
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供CD15ED510GO3F由Cornell Dubilier设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD15ED510GO3F价格参考。Cornell DubilierCD15ED510GO3F封装/规格：未分类，暂无。您可以下载CD15ED510GO3F参考资料、Datasheet数据手册功能说明书，资料中有CD15ED510GO3F 详细功能的应用电路图电压和使用方法及教程。

CD15ED510GO3F 是 Cornell Dubilier Electronics（CDE）生产的云母介质电容器（属CD15系列），标称容量51 pF，容差±2%（G），额定电压300 VDC（O3表示300 VDC），采用径向引线、环氧树脂封装（F），符合MIL-PRF-11015标准。

该器件凭借云母介质的优异特性——极低介质损耗（tanδ < 0.0002）、高Q值、卓越的频率稳定性（-55℃至+125℃范围内电容变化率<±50 ppm/℃）、出色的长期稳定性及耐压能力——主要应用于对精度、可靠性和高频性能要求严苛的场景：

1. 高频谐振与滤波电路：如射频（RF）发射机/接收机中的LC调谐回路、带通/带阻滤波器，尤其适用于VHF/UHF频段（30 MHz–1 GHz）；
2. 精密定时与振荡电路：高稳定性晶振旁路、压控振荡器（VCO）调谐网络、脉冲整形电路；
3. 军事与航天电子系统：雷达前端、电子对抗（ECM）、导弹制导模块等需宽温、抗辐照、长寿命的高可靠性场合；
4. 测试测量设备：高频信号源、网络分析仪校准参考元件及精密分压/耦合网络。

注：虽产品描述含“PTFE”分类，但CD15系列实为银电极云母电容（非PTFE介质）；PTFE电容通常归于CDE的CD46/CD47系列。本型号不适用于大电流或高纹波应用，亦不可用于交流电源侧。

产品参数图文手册常见问题

参数	数值
产品目录	电容器无源元件
描述	CAP MICA 51PF 500V 2% RADIAL云母电容器 51pF 500V +/-2%
产品分类	云母和 PTFE 电容器电容器
品牌	Cornell Dubilier
产品手册	点击此处下载产品Datasheet

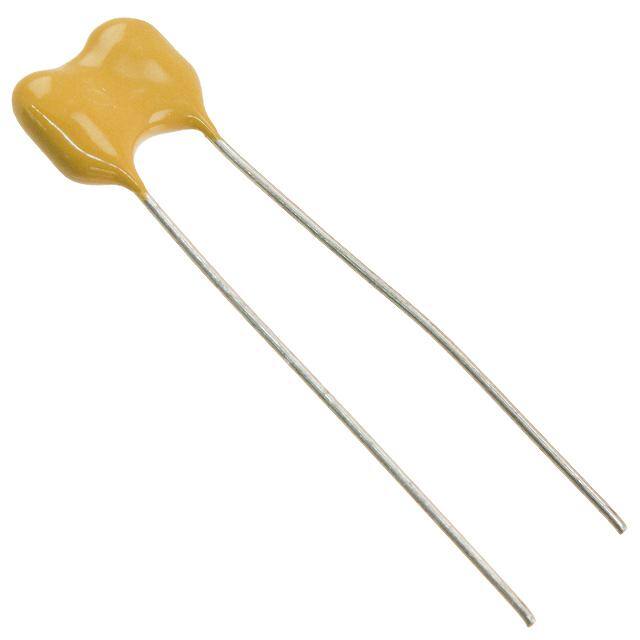

产品图片
rohs	RoHS 合规性豁免无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	云母电容器,Cornell Dubilier CD15ED510GO3FCD15
数据手册	点击此处下载产品Datasheet
产品型号	CD15ED510GO3F
产品	Mica Standard Dipped Capacitors
产品种类	云母电容器
介电材料	云母
其它名称	CD15ED510G03F
包装	散装
商标	Cornell Dubilier
大小/尺寸	0.449" 长 x 0.169" 宽（11.40mm x 4.30mm）
安装类型	通孔
容差	2 %
封装	Bulk
封装/外壳	径向
工作温度	-55°C ~ 125°C
工作温度范围	- 55 C to + 125 C
工厂包装数量	100
引线间距	0.232"（5.90mm）
标准包装	100
温度系数	- 20 PPM / C, + 100 PPM / C
特性	通用
电压-额定	500V
电压额定值	500 V
电容	51 pF
端接类型	Radial
系列	CD15
高度-安装（最大值）	0.358"（9.10mm）
