Datasheet下载- 型号： CD104NP-271KC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD104NP-271KC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD104NP-271KC价格参考。SumidaCD104NP-271KC封装/规格：未分类， 暂无。您可以下载CD104NP-271KC参考资料、Datasheet数据手册功能说明书，资料中有CD104NP-271KC 详细功能的应用电路图电压和使用方法及教程。

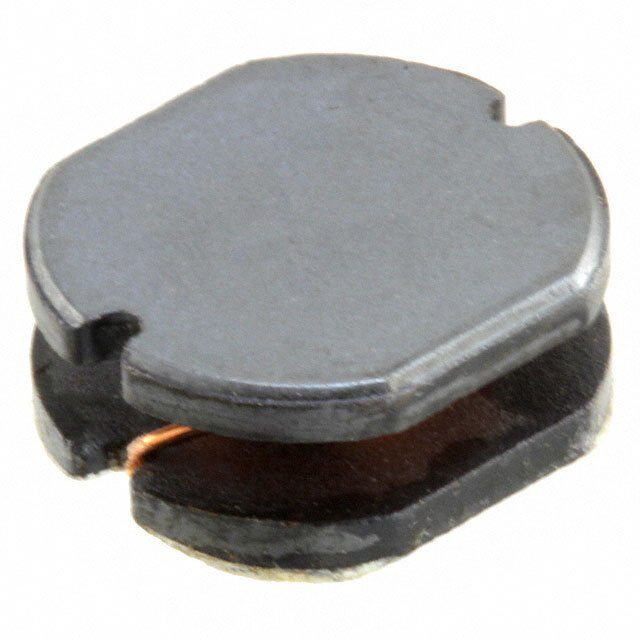

CD104NP-271KC 是 Sumida America Components Inc. 推出的一款固定电感器（绕线型功率电感），电感值为270 µH（271表示27×10¹ = 270 µH），容差±10%（K），额定电流典型值约380 mA，饱和电流约450 mA，直流电阻（DCR）较低（典型值约1.65 Ω），采用屏蔽式铁氧体磁芯与环氧树脂封装，具备良好抗EMI性能和高可靠性。 该器件主要应用于中小功率、空间受限的直流-直流（DC-DC）电源转换场景，典型用途包括： • 负载点（POL）电源中的降压（Buck）转换器输出滤波，用于平滑开关噪声、稳定输出电压； • 工业控制板、网络通信设备（如PoE供电模块、路由器/交换机电源）、智能电表及物联网终端的板载辅助电源； • 消费类电子中对EMI敏感的便携设备（如安防摄像头、智能家居网关）的电源后级滤波； • 适用于输入电压范围较宽（如5–24 V DC）、输出电流数百毫安级的低功耗稳压系统。 其紧凑的CD104封装（10.2×10.2×4.0 mm）和屏蔽结构，使其在高密度PCB布局中可有效抑制磁泄漏与串扰，满足CISPR 32等EMC标准要求。不适用于大电流或高频（>1 MHz）开关场景，推荐工作频率一般在100 kHz–500 kHz范围内。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 949 毫欧最大 |
| 描述 | INDUCTOR POWER 270UH 10% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CD104NP-271KC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD104 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.394" 长 x 0.354" 宽（10.00mm x 9.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±10% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 270µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 1kHz |
| 频率-自谐振 | 5.51MHz |
| 额定电流 | 450mA |
| 高度-安装（最大值） | 0.177"（4.50mm） |
