Datasheet下载- 型号： CD104NP-270MC
- 制造商： Sumida
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD104NP-270MC由Sumida设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD104NP-270MC价格参考。SumidaCD104NP-270MC封装/规格：未分类， 暂无。您可以下载CD104NP-270MC参考资料、Datasheet数据手册功能说明书，资料中有CD104NP-270MC 详细功能的应用电路图电压和使用方法及教程。

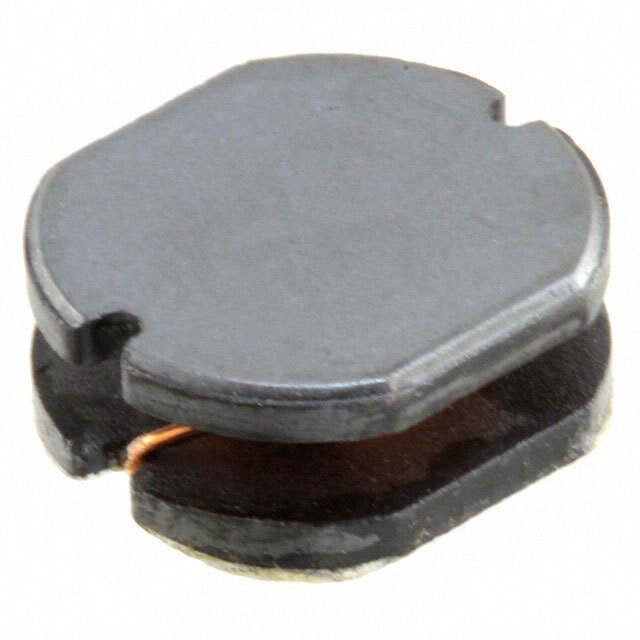

CD104NP-270MC 是 Sumida America Components Inc. 推出的一款固定电感器（绕线型功率电感），电感值为27 µH（±20%），额定电流达1.5 A（典型），直流电阻低（约0.14 Ω），采用屏蔽式铁氧体磁芯与SMD封装（10.2×10.2×4.0 mm），具备高饱和电流、低EMI和优异的抗干扰能力。 其典型应用场景包括： ✅ DC-DC电源转换器：广泛用于降压（Buck）拓扑中作为储能与滤波电感，适用于工业电源、通信设备及服务器板载电源模块； ✅ POL（Point-of-Load）稳压系统：为FPGA、ASIC、DSP等高性能数字芯片提供稳定、低噪声的局部供电； ✅ LED驱动电源：在恒流驱动电路中实现电流平滑与能量存储； ✅ 汽车电子辅助系统：符合AEC-Q200部分要求（需确认具体批次认证），可用于车载信息娱乐、ADAS摄像头供电等非安全关键类12V/5V转换场景； ✅ 工业自动化设备：如PLC电源、传感器接口电源、电机驱动控制板中的输入/输出滤波环节。 该器件不适用于高频射频电路或需要极高Q值的谐振应用，但凭借其紧凑尺寸、良好温升特性和成熟可靠性，在中功率（数瓦至数十瓦级）、中低频（通常≤1 MHz）开关电源领域表现突出。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电感器，线圈，扼流圈 |
| DC电阻(DCR) | 100 毫欧最大 |
| 描述 | INDUCTOR POWER 27UH 20% SMD |
| 产品分类 | 固定值电感器 |
| 品牌 | Sumida America Components Inc |
| 数据手册 | |
| 产品图片 | |
| 产品型号 | CD104NP-270MC |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | CD104 |
| 不同频率时的Q值 | - |
| 供应商器件封装 | - |
| 包装 | 带卷 （TR） |
| 大小/尺寸 | 0.394" 长 x 0.354" 宽（10.00mm x 9.00mm） |
| 安装类型 | 表面贴装 |
| 容差 | ±20% |
| 封装/外壳 | 非标准 |
| 屏蔽 | 无屏蔽 |
| 工作温度 | -40°C ~ 100°C |
| 材料-磁芯 | - |
| 标准包装 | 1,000 |
| 电感 | 27µH |
| 电流-饱和值 | - |
| 类型 | - |
| 频率-测试 | 2.52MHz |
| 频率-自谐振 | 18.5MHz |
| 额定电流 | 1.44A |
| 高度-安装（最大值） | 0.177"（4.50mm） |
