Datasheet下载- 型号： CD1005-Z6V8
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD1005-Z6V8由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD1005-Z6V8价格参考。BournsCD1005-Z6V8封装/规格：未分类， 暂无。您可以下载CD1005-Z6V8参考资料、Datasheet数据手册功能说明书，资料中有CD1005-Z6V8 详细功能的应用电路图电压和使用方法及教程。

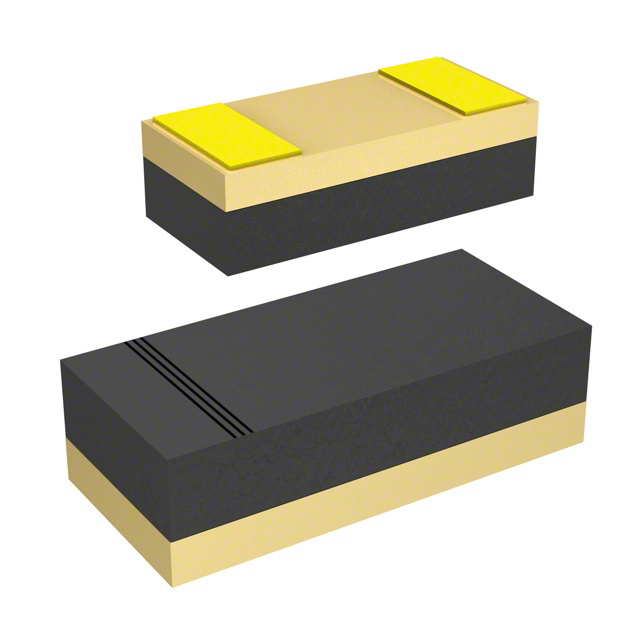

Bourns Inc. 的 CD1005-Z6V8 是一款贴片式齐纳二极管（单管），采用 0402 封装（1.0 mm × 0.5 mm），标称稳压值为 6.8 V，容差通常为 ±5%，最大功率约 100 mW，适用于低功耗精密稳压与保护场景。 其典型应用场景包括： 1. 电源轨电压钳位与过压保护：在便携式设备（如智能手机、TWS耳机、可穿戴设备）的I/O接口或传感器供电线上，防止ESD或瞬态电压超过6.8 V而损坏后级IC； 2. 基准电压源：为低功耗ADC、比较器或电源管理IC（如LDO使能端）提供简易、低成本的6.8 V参考电压（需配合限流电阻使用）； 3. 信号电平箝位：在通信线路（如I²C、UART）中限制信号摆幅，避免超出MCU GPIO耐压范围； 4. 电池电压监测辅助电路：配合分压网络实现锂电池（如双节串联约8.4 V满充）的欠压/过压指示阈值设定； 5. EMI滤波器中的直流偏置稳定：在共模扼流圈或π型滤波电路中，为偏置节点提供稳定直流电位。 该器件凭借超小尺寸、良好温度稳定性（TCZ ≈ ±0.05%/°C）及AEC-Q200兼容版本（部分料号），亦可用于汽车电子中的车身控制模块等非安全关键部位。注意：因功率有限，不适用于大电流稳压或主电源调节。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 6.8V 200MW 1005 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Bourns Inc. |
| 数据手册 | |
| 产品图片 |
|
| 产品型号 | CD1005-Z6V8 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | - |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 3V |
| 供应商器件封装 | 1005 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | 1005（2512 公制） |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 4,000 |
| 电压-齐纳（标称值）(Vz) | 6.8V |
| 阻抗（最大值）(Zzt) | 8 欧姆 |
