Datasheet下载- 型号： CD1005-Z6V2
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD1005-Z6V2由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD1005-Z6V2价格参考。BournsCD1005-Z6V2封装/规格：未分类， 暂无。您可以下载CD1005-Z6V2参考资料、Datasheet数据手册功能说明书，资料中有CD1005-Z6V2 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CD1005-Z6V2 是一款贴片式齐纳二极管（单管），采用 0402（1005）小型封装，标称稳压值为 6.2 V，容差通常为 ±5%，功耗约 100 mW。其主要应用场景包括： 1. 低功耗电压基准与稳压：适用于便携式设备（如TWS耳机、智能手环、传感器模块）中为MCU、ADC或参考源提供稳定基准电压。 2. 过压保护（OVP）与ESD钳位：常与TVS或串联限流电阻配合，用于USB接口、I²C/SPI总线、按键输入等低压信号线的瞬态电压抑制和静电防护（IEC 61000-4-2 Level 2/3级防护）。 3. 电源轨箝位与反馈调节：在LDO或DC-DC转换器的反馈分压网络中，辅助实现精确输出电压设定或异常时的输出限幅。 4. 电池供电系统保护：在锂离子电池（如3.7 V标称）应用中，用于检测或限制充电/负载端电压，防止过充或后级电路超压。 该器件凭借小尺寸、良好温度稳定性（TCZ ≈ ±0.07%/°C）及成熟可靠性，广泛用于空间受限、成本敏感且对静态功耗要求严格的消费电子与工业IoT终端。需注意其功率能力有限，不适用于大电流稳压场景。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 6.2V 200MW 1005 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | Bourns Inc. |
| 数据手册 | |

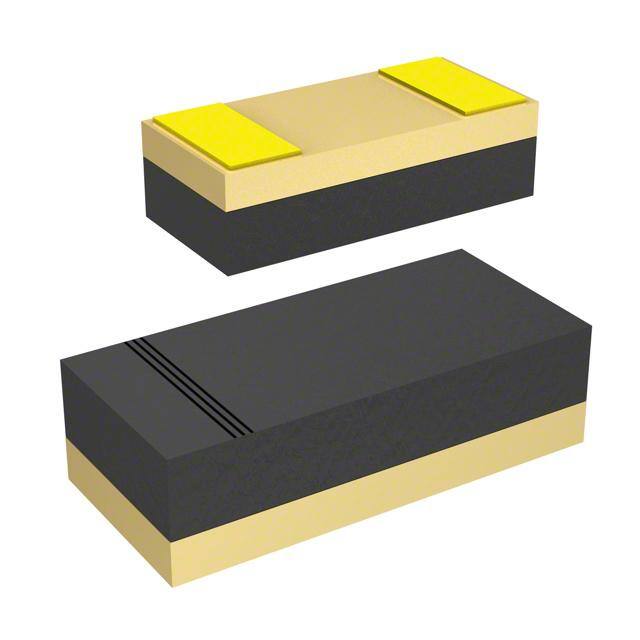

| 产品图片 |
|
| 产品型号 | CD1005-Z6V2 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | - |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 2V |
| 供应商器件封装 | 1005 |
| 功率-最大值 | 200mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | 1005（2512 公制） |
| 工作温度 | -55°C ~ 125°C |
| 标准包装 | 4,000 |
| 电压-齐纳（标称值）(Vz) | 6.2V |
| 阻抗（最大值）(Zzt) | 10 欧姆 |
