Datasheet下载- 型号： CD1005-Z10
- 制造商： Bourns
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供CD1005-Z10由Bourns设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 CD1005-Z10价格参考。BournsCD1005-Z10封装/规格：未分类， 暂无。您可以下载CD1005-Z10参考资料、Datasheet数据手册功能说明书，资料中有CD1005-Z10 详细功能的应用电路图电压和使用方法及教程。
Bourns Inc. 的 CD1005-Z10 是一款微型片式齐纳二极管（Zener Diode），采用 0402（1005 公制）封装，标称稳压值为 10 V（容差通常为 ±5%），最大功率约 100 mW。其主要应用场景包括： 1. 低功耗电压基准与稳压：适用于便携式设备（如TWS耳机、智能手环、传感器节点）中为MCU、ADC或参考源提供稳定10 V偏置或基准电压（需配合限流电阻使用）； 2. ESD保护与过压钳位：凭借快速响应和低钳位电压特性，常用于USB、I²C、GPIO等低压信号线的静电放电（IEC 61000-4-2 Level 4）防护，将瞬态高压钳位于安全范围； 3. 电源轨监控与反馈：在小型DC-DC转换器或LDO反馈网络中辅助实现输出电压采样与稳压调节； 4. 精密模拟电路保护：保护运放输入端、传感器接口等敏感节点免受反向电压或浪涌冲击。 该器件体积小、贴装密度高，适合高集成度PCB设计；但因功率有限，不适用于大电流稳压或主电源保护场景。实际应用中需注意功耗计算（P = Vz × Iz）、温度降额及PCB散热设计。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 10V 200MW 1005稳压二极管 ZENER DIODE SMD 10VOLT |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | Bourns |
| 产品手册 | |

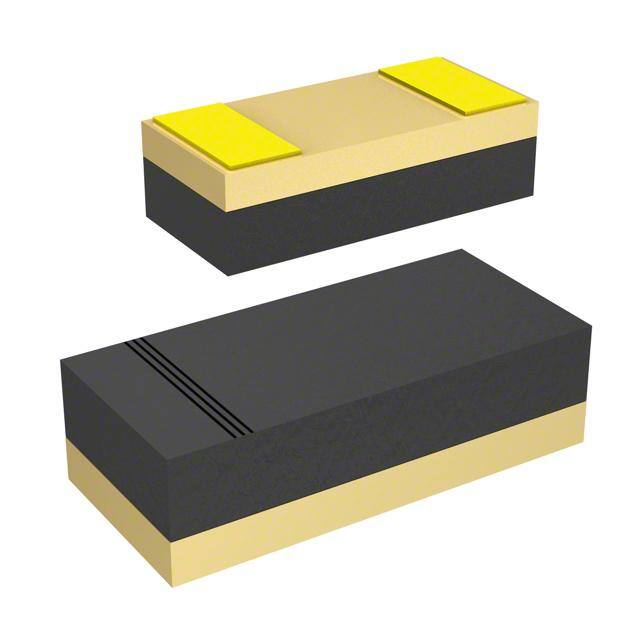

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,Bourns CD1005-Z10- |
| 数据手册 | |
| 产品型号 | CD1005-Z10 |
| 不同If时的电压-正向(Vf) | - |
| 不同 Vr时的电流-反向漏电流 | 100nA @ 7.5V |
| 产品种类 | Small Signal Switching Diodes |
| 供应商器件封装 | 1005 |
| 功率-最大值 | 200mW |
| 功率耗散 | 200 mW |
| 包装 | 带卷 （TR） |
| 商标 | Bourns |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | 1005（2512 公制） |
| 封装/箱体 | 1005 |
| 工作温度 | -55°C ~ 125°C |
| 工厂包装数量 | 4000 |
| 最大反向漏泄电流 | 100 nA |
| 最大工作温度 | + 125 C |
| 最大齐纳阻抗 | 15 Ohms |
| 最小工作温度 | - 55 C |
| 标准包装 | 4,000 |
| 电压-齐纳（标称值）(Vz) | 10V |
| 电压容差 | 5 % |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 15 欧姆 |
| 齐纳电压 | 10 V |
