Datasheet下载- 型号： C317C240J5G5TA
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供C317C240J5G5TA由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 C317C240J5G5TA价格参考。KemetC317C240J5G5TA封装/规格：未分类， 暂无。您可以下载C317C240J5G5TA参考资料、Datasheet数据手册功能说明书，资料中有C317C240J5G5TA 详细功能的应用电路图电压和使用方法及教程。
KEMET品牌的C317C240J5G5TA是一款多层陶瓷电容器（MLCC），其参数为：24 pF、±5%容差（J）、直流额定电压50 V（5G）、X7R介质（工作温度范围−55℃至+125℃）、径向引线封装（T型，轴向引线已淘汰，此型号实为径向引线，符合EIA/IEC标准）、AEC-Q200未认证（属通用工业级）。 该电容典型应用于中高频电路中的旁路、耦合、滤波及定时功能。常见场景包括：开关电源的输入/输出端高频噪声旁路；通信设备（如射频前端、收发模块）中的阻抗匹配与信号耦合；工业控制板卡中的微控制器去耦（如为MCU的VDD引脚提供局部储能与高频滤波）；以及消费电子中音频放大器的隔直耦合或振荡电路的频率稳定元件。 因X7R介质具备良好的温度稳定性与容量一致性，且24 pF属小容量值，特别适用于要求低寄生电感、快速响应的高频节点（如GHz频段下的谐振回路或EMI抑制）。但不适用于高可靠性车规或医疗主电源路径（无AEC-Q200或IEC 60384-14安规认证）。 注意：该型号为较早期封装（C317系列为径向引线MLCC），现多被片式MLCC替代，设计中需确认PCB焊盘与手工/自动焊接工艺兼容性。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP CER 24PF 50V 5% RADIAL多层陶瓷电容器MLCC - 含引线 50volts 24pF 5% |
| 产品分类 | 陶瓷电容器电容器 |
| 品牌 | Kemet |
| 产品手册 | |

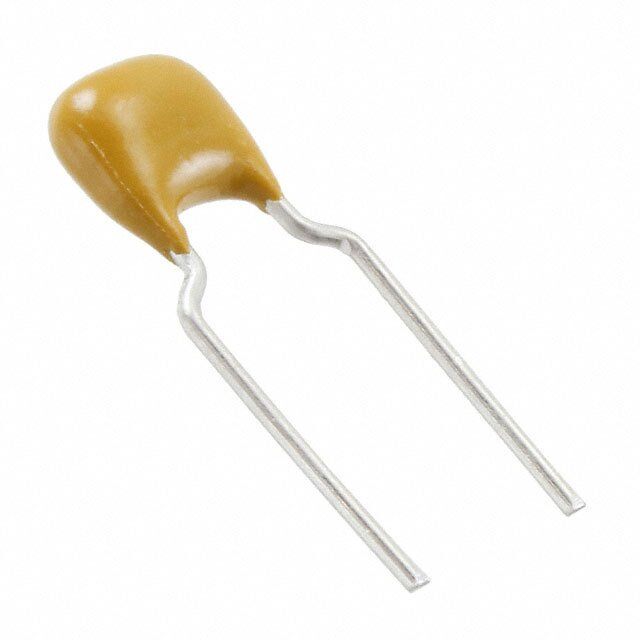

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MLCC,多层陶瓷电容器MLCC - 含引线,Kemet C317C240J5G5TAGolden Max™ |
| 数据手册 | |
| 产品型号 | C317C240J5G5TA |
| 产品 | General Type MLCCs |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569 |
| 产品种类 | 多层陶瓷电容器MLCC - 含引线 |
| 其它名称 | Q4238842L |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | - |
| 商标 | Kemet |
| 外壳宽度 | 3.81 mm |
| 外壳长度 | 5.84 mm |
| 外壳高度 | 2.54 mm |
| 大小/尺寸 | 0.150" 长 x 0.100" 宽（3.81mm x 2.54mm） |
| 安装类型 | 通孔 |
| 容差 | 5 % |
| 封装 | Bulk |
| 封装/外壳 | 径向 |
| 封装类型 | Conformally Coated |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 500 |
| 应用 | 通用 |
| 引线形式 | 成型引线 |
| 引线直径 | 0.51 mm |
| 引线类型 | Outside Bend |
| 引线间距 | 0.200"（5.08mm） |
| 引线间隔 | 5.08 mm |
| 损耗因数DF | 0.1 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 500 |
| 温度系数 | C0G，NP0 |
| 温度系数/代码 | C0G (NP0) |
| 特性 | - |
| 电压-额定 | 50V |
| 电压额定值 | 50 V |
| 电压额定值DC | 50 V |
| 电容 | 24 pF |
| 端接类型 | Radial |
| 等级 | - |
| 系列 | C317 |
| 高度-安装（最大值） | 0.230"（5.84mm） |
