C1206C189C5GACTU产品简介：
ICGOO电子元器件商城为您提供C1206C189C5GACTU由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供C1206C189C5GACTU价格参考以及KemetC1206C189C5GACTU封装/规格参数等产品信息。 你可以下载C1206C189C5GACTU参考资料、Datasheet数据手册功能说明书， 资料中有C1206C189C5GACTU详细功能的应用电路图电压和使用方法及教程。
KEMET公司生产的C1206C189C5GACTU是一款多层陶瓷电容器（MLCC），其规格为：1206封装（3.2mm×1.6mm）、标称容量1.8 nF（189表示1.8×10⁹ pF，即1.8 nF）、容差±0.25 pF（C）、额定电压50 V（5G对应DC 50 V）、X7R介质（温度特性：-55℃～+125℃，容量变化≤±15%）、无铅、符合RoHS。 该器件典型应用于对稳定性、低损耗和高频性能有要求的中低功率电子系统中，包括： - 电源去耦与旁路：为数字IC（如MCU、FPGA、逻辑门）或模拟电路（运放、ADC/DAC供电引脚）提供高频噪声滤除，抑制电源纹波； - 信号耦合与隔直：在通信接口（如RS-485、CAN总线收发器）、音频前级或射频前端电路中实现交流信号传输并阻断直流偏置； - 滤波与谐振：配合电阻/电感构成RC低通滤波器，或用于时钟/振荡电路中的负载电容微调（需注意X7R非高精度介质，不适用于高Q谐振）； - 工业与汽车电子：得益于X7R的宽温特性及KEMET的AEC-Q200兼容设计（该料号虽未明确标注AEC-Q200，但同系列常用于车规级应用），可用于车载信息娱乐系统、车身控制模块等非安全关键场景。 注意：因容量较小（1.8 nF）且为X7R介质，不适用于高精度定时、高压脉冲或大电流纹波吸收场合。建议在PCB布局中靠近被滤波器件放置以发挥最佳去耦效果。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CAP CER 1.8PF 50V NP0 1206多层陶瓷电容器MLCC - SMD/SMT 50volts 1.8pF C0G 0.25% |
| 产品分类 | |
| 品牌 | Kemet |
| 产品手册 | |

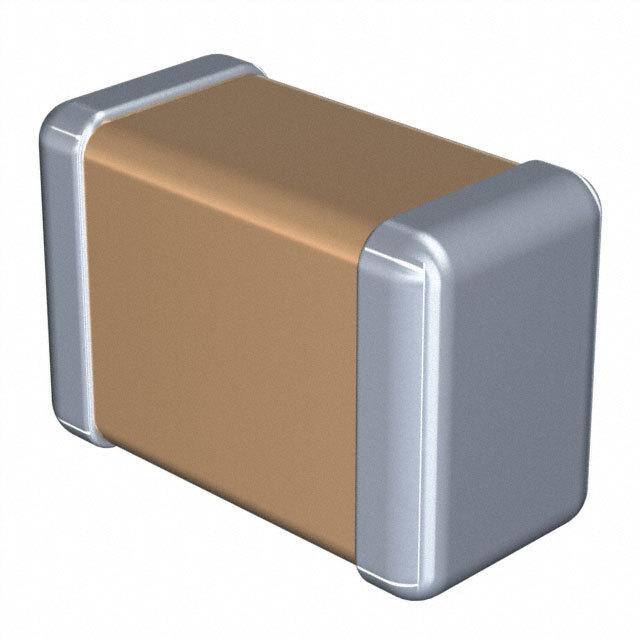

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MLCC,多层陶瓷电容器MLCC - SMD/SMT,Kemet C1206C189C5GACTU- |
| 数据手册 | http://www.kemet.com/docfinder?Partnumber=C1206C189C5GACTU |
| 产品型号 | C1206C189C5GACTU |
| 产品 | General Type MLCCs |
| 产品培训模块 | http://www.digikey.cn/PTM/IndividualPTM.page?site=cn&lang=zhs&ptm=25569 |
| 产品目录绘图 |
|
| 产品目录页面 | |
| 产品种类 | 1206 SMD Ceramic Chip Capacitors |
| 其它名称 | 399-1180-2 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.035"（0.88mm） |
| 商标 | Kemet |
| 外壳代码-in | 1206 |
| 外壳代码-mm | 3216 |
| 外壳宽度 | 1.6 mm |
| 外壳长度 | 3.2 mm |
| 外壳高度 | 0.78 mm |
| 大小/尺寸 | 0.126" 长 x 0.063" 宽（3.20mm x 1.60mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±0.25pF |
| 封装 | Reel |
| 封装/外壳 | 1206（3216 公制） |
| 封装/箱体 | 1206 (3216 metric) |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 4000 |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 损耗因数DF | 0.1 |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 4,000 |
| 温度系数 | C0G，NP0 |
| 温度系数/代码 | C0G (NP0) |
| 特性 | - |
| 电介质 | C0G (NP0) |
| 电压-额定 | 50V |
| 电压额定值 | 50 V |
| 电压额定值DC | 50 V |
| 电容 | 1.8pF |
| 端接类型 | SMD/SMT |
| 等级 | - |
| 类 | 1 |
| 类型 | C0G Dielectric, Commercial |
| 系列 | C1206C |
| 零件号别名 | C1206C189C5GAC7800 |
| 高度-安装（最大值） | - |
