Datasheet下载- 型号： C0603X560J5GACTU
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供C0603X560J5GACTU由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 C0603X560J5GACTU价格参考。KemetC0603X560J5GACTU封装/规格：未分类， 暂无。您可以下载C0603X560J5GACTU参考资料、Datasheet数据手册功能说明书，资料中有C0603X560J5GACTU 详细功能的应用电路图电压和使用方法及教程。

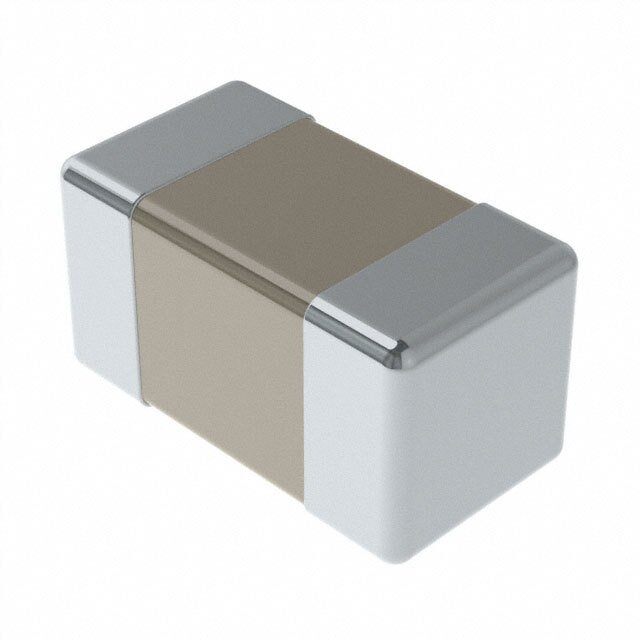

KEMET品牌的C0603X560J5GACTU是一款多层陶瓷电容器（MLCC），封装尺寸为0603（1.6×0.8 mm），标称容量为56 pF，容差±5%（J），额定电压50 V（5G），材质为X7R（中温稳定性，-55℃～+125℃，容量变化≤±15%），无铅、符合RoHS标准。 该器件典型应用于高频、高可靠性场景： • 射频（RF）电路：如Wi-Fi、蓝牙、Zigbee等2.4 GHz/5 GHz频段的匹配网络、耦合与旁路，其低ESL/ESR和稳定容值利于信号完整性； • 电源去耦与局部旁路：为微控制器、FPGA、射频收发器等IC提供高频噪声滤除（尤其在百MHz以上频段），抑制开关噪声； • 振荡与定时电路：配合晶体或SAW器件构成振荡回路，X7R材质兼顾精度与温度适应性； • 工业与汽车电子：满足AEC-Q200基础要求（需确认具体批次认证），适用于车载信息娱乐、ADAS传感器供电滤波等中等严苛环境； • 便携式设备：小尺寸0603便于高密度布局，适用于智能手机、TWS耳机等空间受限产品。 注意：非车规级（未标注AEC-Q200），不推荐用于安全关键系统（如动力控制）；56 pF属小容量，不适用于大电流滤波或能量存储。实际选型需结合PCB布局、热应力及长期老化特性评估。
| 参数 | 数值 |
| 产品目录 | 电容器无源元件 |
| 描述 | CAP CER 56PF 50V 5% NP0 0603多层陶瓷电容器MLCC - SMD/SMT 50volts 56pF 5% C0G |
| 产品分类 | 陶瓷电容器电容器 |
| 品牌 | Kemet |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MLCC,多层陶瓷电容器MLCC - SMD/SMT,Kemet C0603X560J5GACTUFT-CAP |
| 数据手册 | http://capacitoredge.kemet.com/capedge2/DataSheet?pn=C0603X560J5GACTU |
| 产品型号 | C0603X560J5GACTU |
| 产品 | General Type MLCCs |
| 产品种类 | 多层陶瓷电容器MLCC - SMD/SMT |
| 其它名称 | 399-7404-2 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.034"（0.87mm） |
| 商标 | Kemet |
| 商标名 | FT-CAP |
| 外壳代码-in | 0603 |
| 外壳代码-mm | 1608 |
| 外壳宽度 | 0.8 mm |
| 外壳长度 | 1.6 mm |
| 外壳高度 | 0.8 mm |
| 大小/尺寸 | 0.063" 长 x 0.031" 宽（1.60mm x 0.80mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | 0603（1608 公制） |
| 封装/箱体 | 0603 (1608 metric) |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 4000 |
| 应用 | Boardflex 敏感 |
| 引线形式 | - |
| 引线间距 | - |
| 标准包装 | 4,000 |
| 温度系数 | C0G，NP0 |
| 温度系数/代码 | C0G (NP0) |
| 特性 | 软端子 |
| 特色产品 | http://www.digikey.com/cn/zh/ph/Kemet/Caps.html |
| 电介质 | C0G (NP0) |
| 电压-额定 | 50V |
| 电压额定值 | 50 V |
| 电容 | 56pF |
| 端接类型 | SMD/SMT |
| 等级 | - |
| 类型 | Flexible Termination System FT-CAP, C0G, Commercial |
| 系列 | C0603X |
| 高度-安装（最大值） | - |
