Datasheet下载- 型号： C0402C159B5GACTU
- 制造商： Kemet
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
C0402C159B5GACTU产品简介：
ICGOO电子元器件商城为您提供C0402C159B5GACTU由Kemet设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 提供C0402C159B5GACTU价格参考以及KemetC0402C159B5GACTU封装/规格参数等产品信息。 你可以下载C0402C159B5GACTU参考资料、Datasheet数据手册功能说明书， 资料中有C0402C159B5GACTU详细功能的应用电路图电压和使用方法及教程。
KEMET品牌的C0402C159B5GACTU是一款多层陶瓷电容器（MLCC），封装尺寸为0402（1.0 mm × 0.5 mm），标称容量为1.5 pF，容差±0.1 pF（B级），额定电压50 V，介质材料为C0G（NP0），符合RoHS标准，无铅端子。 该器件具有极高的稳定性：C0G介质具备近零温度系数（±30 ppm/℃）、低介电吸收、低损耗（tanδ ≈ 0.001）和优异的频率响应，容量几乎不随温度、电压或时间变化。 典型应用场景包括： - 高频电路中的精密耦合与去耦，如5G射频前端、Wi-Fi 6/6E、蓝牙模块中的本振（LO）旁路； - 射频匹配网络（如天线调谐、功率放大器输出匹配），尤其适用于要求相位稳定性和低插入损耗的场合； - 高精度定时与振荡电路，如晶体振荡器（XO）负载电容、VCO调谐回路； - 医疗电子（如超声成像前端接收链）、测试测量设备（频谱分析仪、矢量网络分析仪）中对寄生参数敏感的信号路径； - 航空航天及工业传感器接口电路，需长期可靠性与宽温稳定性（-55℃～+125℃）。 其微小尺寸（0402）适合高密度PCB布局，但需注意贴装精度与焊盘设计，避免机械应力导致开裂。综上，该电容专用于对精度、稳定性与高频性能要求严苛的高端模拟与射频应用。
| 参数 | 数值 |
| 产品目录 | |
| 描述 | CAP CER 1.5PF 50V NP0 0402多层陶瓷电容器MLCC - SMD/SMT 50V 1.5pF C0G |
| 产品分类 | |
| 品牌 | Kemet |
| 产品手册 | |

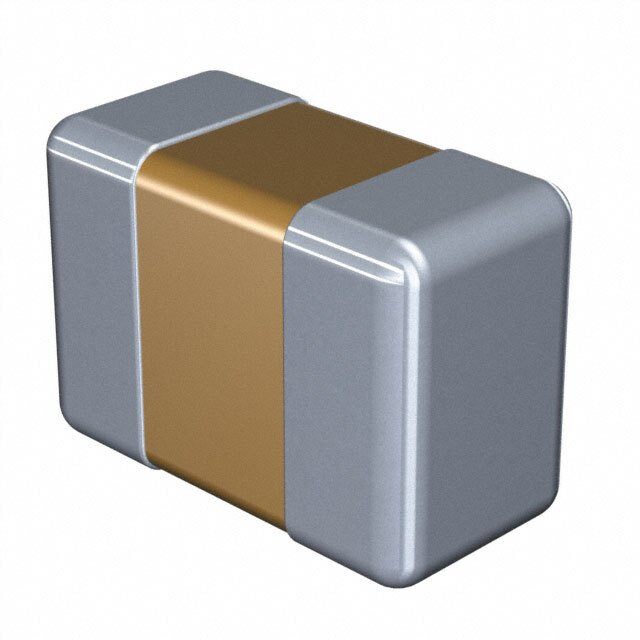

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | MLCC,多层陶瓷电容器MLCC - SMD/SMT,Kemet C0402C159B5GACTU- |
| 数据手册 | http://www.kemet.com/docfinder?Partnumber=C0402C159B5GACTU |
| 产品型号 | C0402C159B5GACTU |
| 产品 | General Type MLCCs |
| 产品种类 | 多层陶瓷电容器MLCC - SMD/SMT |
| 其它名称 | 399-7335-2 |
| 包装 | 带卷 （TR） |
| 厚度（最大值） | 0.022"（0.55mm） |
| 商标 | Kemet |
| 外壳代码-in | 0402 |
| 外壳代码-mm | 1005 |
| 外壳宽度 | 0.5 mm |
| 外壳长度 | 1 mm |
| 外壳高度 | 0.5 mm |
| 大小/尺寸 | 0.039" 长 x 0.020" 宽（1.00mm x 0.50mm） |
| 安装类型 | 表面贴装，MLCC |
| 容差 | ±0.1pF |
| 封装 | Reel |
| 封装/外壳 | 0402（1005 公制） |
| 封装/箱体 | 0402 (1005 metric) |
| 工作温度 | -55°C ~ 125°C |
| 工作温度范围 | - 55 C to + 125 C |
| 工厂包装数量 | 10000 |
| 应用 | 通用 |
| 引线形式 | - |
| 引线间距 | - |
| 最大工作温度 | + 125 C |
| 最小工作温度 | - 55 C |
| 标准包装 | 10,000 |
| 温度系数 | C0G，NP0 |
| 温度系数/代码 | +/- 30 PPM / C |
| 特性 | - |
| 电介质 | C0G (NP0) |
| 电压-额定 | 50V |
| 电压额定值 | 50 V |
| 电压额定值DC | 50 V |
| 电容 | 1.5pF |
| 端接类型 | SMD/SMT |
| 等级 | - |
| 类 | 1 |
| 类型 | C0G Dielectric, Commercial |
| 系列 | C0402C |
| 零件号别名 | C0402C159B5GAC7867 |
| 高度-安装（最大值） | - |
