Datasheet下载- 型号： BZX79C33
- 制造商： Fairchild Semiconductor
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZX79C33由Fairchild Semiconductor设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX79C33价格参考。Fairchild SemiconductorBZX79C33封装/规格：未分类， 暂无。您可以下载BZX79C33参考资料、Datasheet数据手册功能说明书，资料中有BZX79C33 详细功能的应用电路图电压和使用方法及教程。
BZX79C33 是安森美（ON Semiconductor）推出的通用型硅齐纳二极管，标称稳压值为33 V（容差通常±5%，即31.4–34.6 V），最大功率为400 mW，最大测试电流IZT为5 mA。其典型应用场景包括： 1. 电压基准与稳压：在低功耗、非精密场合（如简易电源监控、传感器偏置电路）中提供稳定的参考电压；常与限流电阻配合，为小信号电路（如运放偏置、MCU复位电路）提供33 V基准。 2. 过压保护（钳位）：并联于敏感器件（如MCU I/O口、ADC输入端）前，当瞬态电压超过33 V时导通分流，抑制浪涌或ESD冲击（需配合TVS或限流元件增强可靠性）。 3. 电平转换与信号整形：在模拟前端中用于限制信号幅值（如将±40 V工业信号钳位至0–33 V范围），或构建简单稳压限幅电路。 4. 低成本电源辅助稳压：在电池供电设备或线性稳压器（如78Lxx）的反馈/使能电路中，提供33 V门限检测或分压基准。 注意：BZX79C33属通用系列，温度系数较高（约+5 mV/°C）、动态阻抗较大（≈80 Ω），不适用于高精度、低温漂或大电流稳压场景；高频/高可靠性应用建议选用更先进的齐纳（如MMSZ系列）或专用基准源（如TL431）。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 33V 500MW DO-35稳压二极管 33V 0.5W Zener |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | Fairchild Semiconductor |
| 产品手册 | |

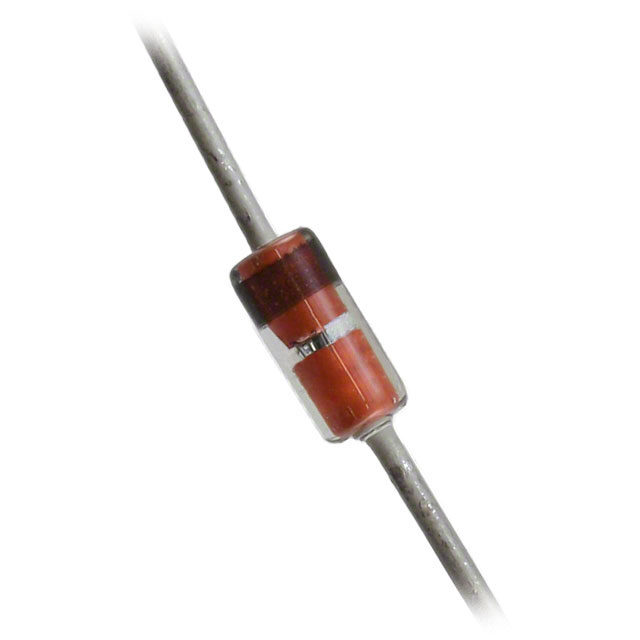

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,Fairchild Semiconductor BZX79C33- |
| 数据手册 | |
| 产品型号 | BZX79C33 |
| PCN设计/规格 | |
| 不同If时的电压-正向(Vf) | 1.5V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 23.1V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | DO-35 |
| 功率-最大值 | 500mW |
| 功率耗散 | 500 mW |
| 包装 | 散装 |
| 单位重量 | 126 mg |
| 商标 | Fairchild Semiconductor |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 容差 | ±6% |
| 封装 | Bulk |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 封装/箱体 | DO-35 |
| 工作温度 | -65°C ~ 200°C |
| 工厂包装数量 | 1000 |
| 最大反向漏泄电流 | 50 nA |
| 最大工作温度 | + 200 C |
| 最大齐纳阻抗 | 80 Ohms |
| 最小工作温度 | - 65 C |
| 标准包装 | 1,000 |
| 电压-齐纳（标称值）(Vz) | 33V |
| 电压容差 | 5 % |
| 电压温度系数 | 30.4 mV/C |
| 系列 | BZX79C33 |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 80 欧姆 |
| 齐纳电压 | 33 V |
| 齐纳电流 | 2 mA |
