Datasheet下载- 型号： BZX79-C22,133
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZX79-C22,133由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX79-C22,133价格参考。NXP SemiconductorsBZX79-C22,133封装/规格：未分类， 暂无。您可以下载BZX79-C22,133参考资料、Datasheet数据手册功能说明书，资料中有BZX79-C22,133 详细功能的应用电路图电压和使用方法及教程。
BZX79-C22,133 是 Nexperia 推出的一款标准玻璃封装齐纳二极管（单管），标称稳压值为22 V（容差±5%，即20.9–23.1 V），额定功率为400 mW，最大测试电流IZT为5 mA。其典型应用场景包括： 1. 低功耗电压基准与稳压：适用于小电流、低成本的模拟电路或微控制器系统中，为ADC参考源、传感器偏置或比较器阈值提供稳定基准电压。 2. 过压保护与箝位：并联于敏感器件（如MCU I/O口、运放输入端）前，当瞬态电压超过22 V时导通分流，抑制浪涌或ESD冲击（需配合限流电阻使用）。 3. 电源电压监测与反馈：在简易线性稳压器（如78Lxx搭配）或开关电源反馈环路中，用于检测输出是否达到设定阈值，实现欠压/过压告警或关断控制。 4. 消费电子与工业控制板：广泛用于家电主控板、LED驱动电源、电表、PLC模块等对成本和尺寸敏感、且稳压精度要求不苛刻的场合。 该器件采用DO-35玻璃封装，体积小、可靠性高、符合AEC-Q200（部分批次），具备良好温度稳定性（TC ≈ +0.07%/°C）和长期参数一致性，适合大批量自动化贴装。注意：不可用于大电流稳压（应选更高功率型号如BZX85系列），且需严格计算功耗与散热条件。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 22V 400MW ALF2稳压二极管 DIODE ZENER 5 PCT |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | http://www.nxp.com/documents/data_sheet/BZX79.pdf?ecmp=mouser |

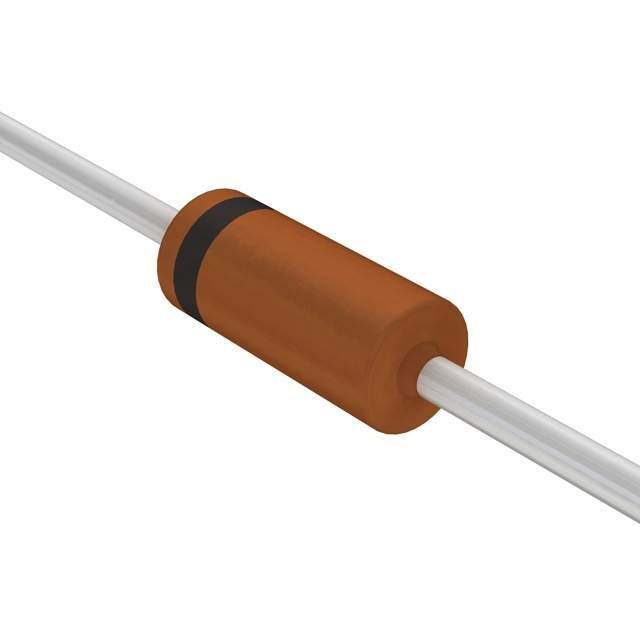

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,NXP Semiconductors BZX79-C22,133- |
| 数据手册 | |
| 产品型号 | BZX79-C22,133 |
| PCN其它 | |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 15.4V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | ALF2 |
| 其它名称 | 933117870133 |
| 功率-最大值 | 400mW |
| 功率耗散 | 500 mW |
| 包装 | 带盒（TB） |
| 商标 | NXP Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 容差 | ±5% |
| 封装 | Ammo Pack |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 封装/箱体 | DO-35 |
| 工作温度 | -65°C ~ 200°C |
| 工厂包装数量 | 10000 |
| 最大反向漏泄电流 | 50 nA |
| 最大工作温度 | + 200 C |
| 最大齐纳阻抗 | 55 Ohms |
| 最小工作温度 | - 65 C |
| 标准包装 | 10,000 |
| 电压-齐纳（标称值）(Vz) | 22V |
| 电压容差 | 5 % |
| 电压温度系数 | 17.6 mV/K |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 55 欧姆 |
| 零件号别名 | AMO BZX79-C22 |
| 齐纳电压 | 22.05 V |
