Datasheet下载- 型号： BZX79-B56,113
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZX79-B56,113由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX79-B56,113价格参考。NXP SemiconductorsBZX79-B56,113封装/规格：未分类， 暂无。您可以下载BZX79-B56,113参考资料、Datasheet数据手册功能说明书，资料中有BZX79-B56,113 详细功能的应用电路图电压和使用方法及教程。
BZX79-B56,113 是恩智浦（NXP USA Inc.）推出的通用硅齐纳二极管，标称稳压值为5.6 V（容差±5%，即5.32–5.88 V），最大功率耗散为400 mW，典型动态阻抗低（约40 Ω @ 5 mA），具有良好的温度稳定性和长期可靠性。 其主要应用场景包括： - 电压基准与稳压：在低功耗模拟电路（如传感器信号调理、ADC参考源、电源监控电路）中提供稳定基准电压； - 过压保护：与限流电阻配合，用于IC输入端或通信接口（如I²C、GPIO）的ESD/瞬态过压钳位； - 电源调节辅助：在简易线性稳压器（如与三极管构成并联稳压电路）或LDO反馈网络中作分压/基准元件； - 消费电子与工业控制：广泛应用于机顶盒、智能电表、家电控制板、LED驱动恒流源反馈环等对成本和尺寸敏感、且无需高精度或大电流的场合。 该器件采用小型DO-35玻璃封装，适合通孔安装，符合AEC-Q200（部分批次）及RoHS标准，兼具可靠性与经济性，适用于中低要求的稳压与保护场景。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 56V 400MW ALF2稳压二极管 DIODE ZENER 2 PCT |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | http://www.nxp.com/documents/data_sheet/BZX79.pdf?ecmp=mouser |

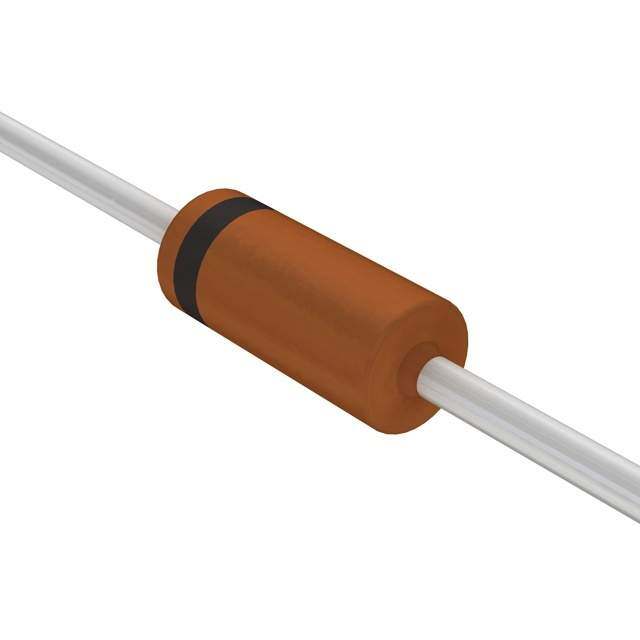

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,NXP Semiconductors BZX79-B56,113- |
| 数据手册 | |
| 产品型号 | BZX79-B56,113 |
| PCN其它 | |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 39.2V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | ALF2 |
| 其它名称 | 933167050113 |
| 功率-最大值 | 400mW |
| 功率耗散 | 500 mW |
| 包装 | 带卷 （TR） |
| 商标 | NXP Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 容差 | ±2% |
| 封装 | Reel |
| 封装/外壳 | DO-204AH，DO-35，轴向 |
| 封装/箱体 | DO-35 |
| 工作温度 | -65°C ~ 200°C |
| 工厂包装数量 | 10000 |
| 最大反向漏泄电流 | 50 nA |
| 最大工作温度 | + 200 C |
| 最大齐纳阻抗 | 200 Ohms |
| 最小工作温度 | - 65 C |
| 标准包装 | 10,000 |
| 电压-齐纳（标称值）(Vz) | 56V |
| 电压容差 | 2 % |
| 电压温度系数 | 52 mV/K |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 200 欧姆 |
| 零件号别名 | BZX79-B56 T/R |
| 齐纳电压 | 56 V |
