Datasheet下载- 型号： BZX585-C43,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZX585-C43,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZX585-C43,115价格参考。NXP SemiconductorsBZX585-C43,115封装/规格：未分类， 暂无。您可以下载BZX585-C43,115参考资料、Datasheet数据手册功能说明书，资料中有BZX585-C43,115 详细功能的应用电路图电压和使用方法及教程。

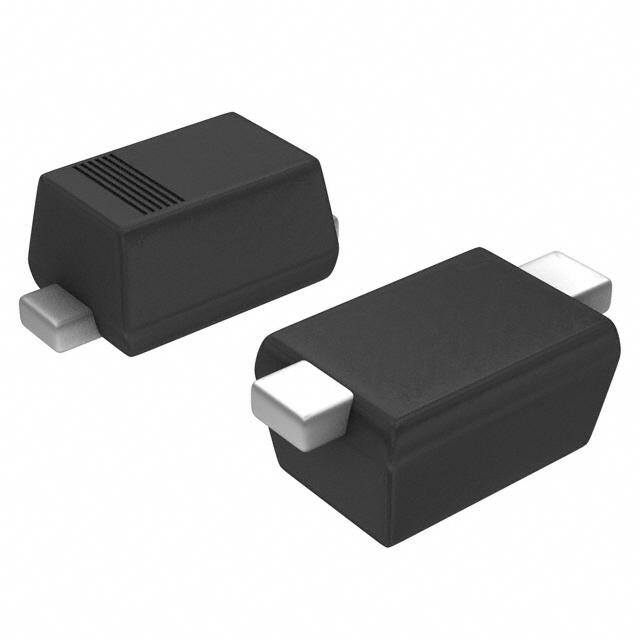

BZX585-C43,115 是 NXP USA Inc.（恩智浦）推出的表面贴装型齐纳二极管，标称稳压值为43 V（容差±5%，即40.9–45.1 V），功率为300 mW，采用SOD-523超小型封装。其主要应用场景包括： 1. 电压基准与参考：为精密模拟电路（如ADC/DAC参考源、传感器信号调理电路）提供稳定基准电压； 2. 过压保护与箝位：在电源输入端或敏感IC接口（如MCU I/O口、通信线路）中，配合限流电阻实现瞬态过压箝位，防止ESD或浪涌损坏后级器件； 3. 稳压供电：适用于低功耗、小电流场景（如待机电源、实时时钟RTC供电、微控制器复位电路），为局部电路提供简单、低成本的43 V稳压； 4. 工业与汽车电子辅助电路：在车载信息娱乐系统、车身控制模块中用于传感器供电稳压或信号电平转换参考（需注意其AEC-Q200认证状态——该型号非车规级，仅适用于工业或消费类应用）。 注：因SOD-523封装尺寸极小（1.2×0.8×0.6 mm），适合高密度PCB设计，但散热能力有限，不适用于持续大电流稳压场合。实际应用中需严格限制工作电流（典型≤5 mA），并确保PCB热设计合理。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 43V 300MW SOD523稳压二极管 300MW 43V |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | |
| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,NXP Semiconductors BZX585-C43,115- |
| 数据手册 | |
| 产品型号 | BZX585-C43,115 |
| 不同If时的电压-正向(Vf) | 1.1V @ 100mA |
| 不同 Vr时的电流-反向漏电流 | 50nA @ 30.1V |
| 产品目录绘图 |
|
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | SOD-523 |
| 其它名称 | 568-1794-6 |
| 功率-最大值 | 300mW |
| 功率耗散 | 300 mW |
| 包装 | Digi-Reel® |
| 商标 | NXP Semiconductors |
| 安装类型 | 表面贴装 |
| 安装风格 | SMD/SMT |
| 容差 | ±5% |
| 封装 | Reel |
| 封装/外壳 | SC-79，SOD-523 |
| 封装/箱体 | SC-79 |
| 工作温度 | -65°C ~ 150°C |
| 工厂包装数量 | 3000 |
| 最大反向漏泄电流 | 50 nA |
| 最大工作温度 | + 150 C |
| 最大齐纳阻抗 | 150 Ohms |
| 最小工作温度 | - 65 C |
| 标准包装 | 1 |
| 电压-齐纳（标称值）(Vz) | 43V |
| 电压容差 | 5 % |
| 电压温度系数 | 41.2 mV/K |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 150 欧姆 |
| 零件号别名 | BZX585-C43 T/R |
| 齐纳电压 | 43 V |
