Datasheet下载- 型号： BZV85-C9V1,133
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZV85-C9V1,133由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZV85-C9V1,133价格参考。NXP SemiconductorsBZV85-C9V1,133封装/规格：未分类， 暂无。您可以下载BZV85-C9V1,133参考资料、Datasheet数据手册功能说明书，资料中有BZV85-C9V1,133 详细功能的应用电路图电压和使用方法及教程。
BZV85-C9V1,133 是恩智浦（NXP USA Inc.）推出的单齐纳二极管，标称稳压值为9.1 V（容差约±5%），最大功率为1.3 W，采用DO-41玻璃封装。其主要应用场景包括： 1. 电压基准与稳压：为低功耗模拟电路（如传感器信号调理、ADC参考源、运算放大器偏置电路）提供稳定基准电压； 2. 过压保护（OVP）：与TVS或限流电阻配合，用于电源输入端或敏感IC引脚的瞬态过压钳位，防止9–10 V以上异常电压损坏后级器件； 3. 浪涌抑制与箝位：在工业控制、汽车电子（非安全关键系统）及消费类设备中，抑制开关噪声、电感反电动势或ESD耦合引起的短时过压； 4. 简单稳压电源：适用于小电流（≤100 mA）、低成本、非精密场合的线性稳压（如为MCU复位电路、LED驱动偏置等供电）； 5. 温度补偿电路：利用其负温度系数特性，与其他正温度系数元件（如硅二极管）搭配，实现宽温区基准稳定。 需注意：该器件属通用型齐纳管，精度和温度稳定性不及专用基准芯片（如TL431），不适用于高精度、低温漂或高可靠性要求场景（如医疗/航空）。典型工作电流建议5–20 mA以兼顾稳压性能与功耗。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER 9.1V 1.3W DO41 |
| 产品分类 | 单二极管/齐纳 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

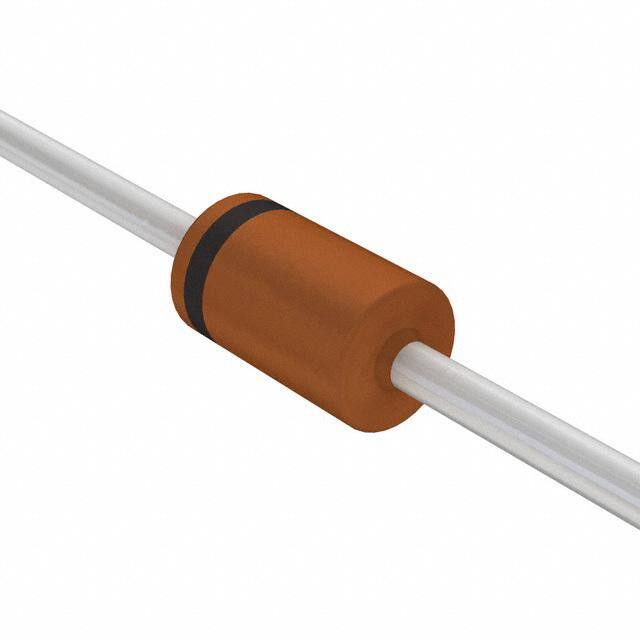

| 产品图片 |
|
| 产品型号 | BZV85-C9V1,133 |
| PCN其它 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 1V @ 50mA |
| 不同 Vr时的电流-反向漏电流 | 700Na @ 6.5v |
| 供应商器件封装 | DO-41 |
| 其它名称 | 933500640133 |
| 功率-最大值 | 1.3W |
| 包装 | 带盒（TB） |
| 安装类型 | 通孔 |
| 容差 | ±5% |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 工作温度 | -65°C ~ 200°C |
| 标准包装 | 5,000 |
| 电压-齐纳（标称值）(Vz) | 9.1V |
| 阻抗（最大值）(Zzt) | 5 欧姆 |
