Datasheet下载- 型号： BZV85-C3V9,133
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZV85-C3V9,133由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZV85-C3V9,133价格参考。NXP SemiconductorsBZV85-C3V9,133封装/规格：未分类， 暂无。您可以下载BZV85-C3V9,133参考资料、Datasheet数据手册功能说明书，资料中有BZV85-C3V9,133 详细功能的应用电路图电压和使用方法及教程。
BZV85-C3V9,133 是 NXP USA Inc. 推出的一款 3.9 V 齐纳二极管（单管），属于 BZV85 系列玻璃钝化、轴向引线器件。其典型应用场景包括： - 电压基准与稳压：在低功耗、中等精度电路中提供稳定的3.9 V参考电压，常用于传感器供电、ADC/DAC基准源或微控制器复位电路的分压稳压。 - 过压保护（钳位）：并联于敏感信号线或电源端，当瞬态电压超过3.9 V（如ESD或开关噪声）时导通泄放能量，保护后级IC（如MCU I/O口、通信接口芯片）。 - 电平转换与信号整形：利用齐纳击穿特性实现简单双向电平限制，例如将±5 V信号限幅至0–3.9 V范围，适配3.3 V逻辑系统。 - 低成本电源调节：配合限流电阻，为小电流负载（如LED指示灯、偏置电路、RTC后备电源）提供简易稳压，适用于消费电子、工业控制板及汽车电子辅助模块（符合AEC-Q200基础要求，但需查证具体批次认证）。 该器件最大稳定功率为1.3 W（Tamb=25°C），动态阻抗低（典型值90 Ω），温度系数较小（约+2 mV/K），适合对成本敏感、空间受限且无需高精度/高可靠性的通用工业及家电应用。注意：不适用于主电源稳压或高可靠性汽车安全系统（需选用车规级认证型号）。
| 参数 | 数值 |
| 产品目录 | 分立半导体产品半导体 |
| 描述 | DIODE ZENER 3.9V 1.3W DO41稳压二极管 Diode Zener Single 3.9V 5% 1.3W 2-Pin |
| 产品分类 | 单二极管/齐纳分离式半导体 |
| 品牌 | NXP Semiconductors |
| 产品手册 | |

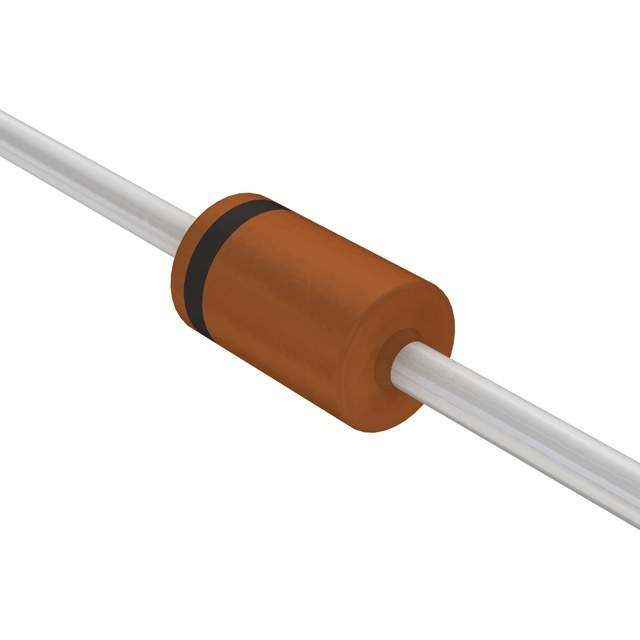

| 产品图片 |
|
| rohs | 符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | 二极管与整流器,稳压二极管,NXP Semiconductors BZV85-C3V9,133- |
| 数据手册 | |
| 产品型号 | BZV85-C3V9,133 |
| PCN其它 | |
| 不同If时的电压-正向(Vf) | 1V @ 50mA |
| 不同 Vr时的电流-反向漏电流 | 10µA @ 1V |
| 产品种类 | 稳压二极管 |
| 供应商器件封装 | DO-41 |
| 其它名称 | 933659360133 |
| 功率-最大值 | 1.3W |
| 功率耗散 | 1.3 W |
| 包装 | 带盒（TB） |
| 商标 | NXP Semiconductors |
| 安装类型 | 通孔 |
| 安装风格 | Through Hole |
| 容差 | ±5% |
| 封装 | Ammo Pack |
| 封装/外壳 | DO-204AL，DO-41，轴向 |
| 封装/箱体 | DO-41 |
| 工作温度 | -65°C ~ 200°C |
| 工厂包装数量 | 5000 |
| 最大反向漏泄电流 | 10 uA |
| 最大工作温度 | + 200 C |
| 最大齐纳阻抗 | 15 Ohms |
| 最小工作温度 | - 65 C |
| 标准包装 | 5,000 |
| 电压-齐纳（标称值）(Vz) | 3.9V |
| 电压容差 | 5 % |
| 电压温度系数 | - 2.25 mV/K |
| 配置 | Single |
| 阻抗（最大值）(Zzt) | 15 欧姆 |
| 齐纳电压 | 3.9 V |
