Datasheet下载- 型号： BZB984-C9V1,115
- 制造商： NXP Semiconductors
- 库位|库存： xxxx|xxxx
- 要求：
| 数量阶梯 | 香港交货 | 国内含税 |
| +xxxx | $xxxx | ￥xxxx |
查看当月历史价格
查看今年历史价格
产品简介：
ICGOO电子元器件商城为您提供BZB984-C9V1,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZB984-C9V1,115价格参考。NXP SemiconductorsBZB984-C9V1,115封装/规格：未分类， 暂无。您可以下载BZB984-C9V1,115参考资料、Datasheet数据手册功能说明书，资料中有BZB984-C9V1,115 详细功能的应用电路图电压和使用方法及教程。
BZB984-C9V1,115 是 NXP USA Inc. 推出的双通道齐纳二极管阵列（SOT-323 封装），标称稳压值为 9.1 V（每通道独立，双向配置，实际为两个反向并联的 9.1 V 齐纳管，支持正负向钳位）。其典型应用场景包括： 1. ESD 与瞬态电压抑制（TVS）保护：常用于高速数据接口（如 I²C、SPI、USB 数据线）或模拟信号输入端，提供 ±9.1 V 的双向钳位，有效吸收人体放电（HBM ≥ 8 kV）及系统级浪涌能量，保护后端 MCU、传感器或通信芯片。 2. 精密电压基准/箝位电路：在低功耗传感节点或电池供电设备中，利用其低温漂（±2% 容差、TC ≈ ±0.07%/°C）和低动态阻抗（< 60 Ω），实现稳定参考电平或信号限幅。 3. 电源轨过压防护：适用于 9 V 系统（如工业传感器、便携式仪表）的电源输入端，防止因反接、浪涌或LDO失效导致的过压损坏。 4. 双极性信号调理：在运放输入端或ADC前端，实现对交流耦合信号的±9.1 V 对称限幅，防止饱和或闩锁。 该器件具备小尺寸、低漏电流（< 100 nA @ 6 V）、快速响应（< 1 ns）等优势，广泛应用于汽车电子（符合 AEC-Q101）、工业控制及消费类电子中的高可靠性保护与基准应用。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 分立半导体产品 |
| 描述 | DIODE ZENER DUAL 9.1V SOT663 |
| 产品分类 | 二极管/齐纳阵列 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

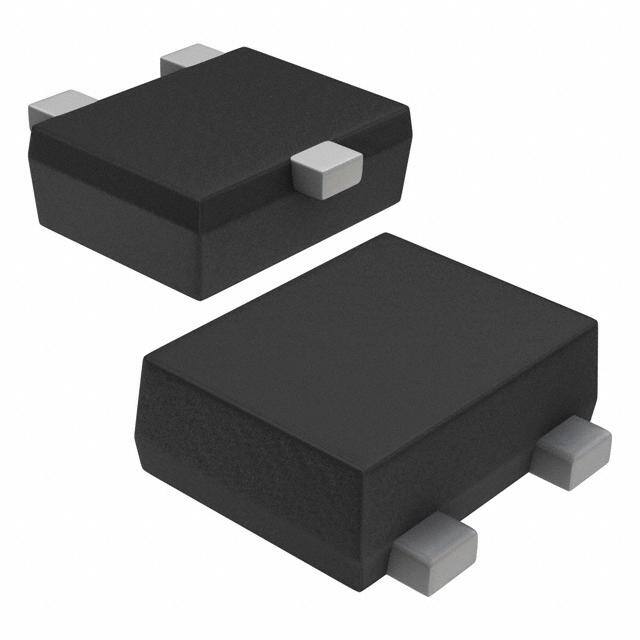

| 产品图片 |
|
| 产品型号 | BZB984-C9V1,115 |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同If时的电压-正向(Vf) | 900mV @ 10mA |
| 不同 Vr时的电流-反向漏电流 | 500nA @ 6V |
| 供应商器件封装 | SOT-663 |
| 其它名称 | 934057240115 |
| 功率-最大值 | 265mW |
| 包装 | 带卷 （TR） |
| 安装类型 | 表面贴装 |
| 容差 | ±5% |
| 封装/外壳 | SOT-663 |
| 工作温度 | - |
| 标准包装 | 4,000 |
| 电压-齐纳（标称值）(Vz) | 9.1V |
| 配置 | 1 对共阳极 |
| 阻抗（最大值）(Zzt) | 6 欧姆 |
