产品简介：
ICGOO电子元器件商城为您提供BZA862AL,115由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BZA862AL,115价格参考。NXP SemiconductorsBZA862AL,115封装/规格：未分类， 暂无。您可以下载BZA862AL,115参考资料、Datasheet数据手册功能说明书，资料中有BZA862AL,115 详细功能的应用电路图电压和使用方法及教程。
BZA862AL,115 是 NXP USA Inc. 推出的一款低电容、双向TVS（瞬态电压抑制）二极管，主要用于高速数据线和敏感电子接口的静电放电（ESD）防护。其典型应用场景包括：USB 2.0/USB OTG 接口、HDMI（仅限低速控制线如DDC/CEC）、SIM卡槽、SD/MMC卡接口、按键/触摸面板信号线、以及便携式设备（如智能手机、平板电脑、数码相机）中的I²C、SPI、UART等低速串行总线。该器件具有超低结电容（典型值0.9 pF @ 0 V），确保不影响信号完整性；符合IEC 61000-4-2 Level 4（±15 kV空气放电，±8 kV接触放电）标准；工作电压（VRWM）为5.0 V，击穿电压（VBR）约5.6 V，钳位电压（VCL）低至12 V（8/20 μs浪涌下），可有效将瞬态能量泄放到地，保护后端MCU、PMIC或接口芯片免受ESD或EFT损坏。其SOT23-3L小尺寸封装便于布局在空间受限的移动终端PCB边缘或连接器附近，实现“就近防护”。需注意：不适用于高带宽差分信号（如USB 3.0、HDMI主通道）或高压电源线防护。
产品参数
图文手册
常见问题
| 参数 | 数值 |
| 产品目录 | 电路保护 |
| 描述 | TVS DIODE 6.2VWM SOT353 |
| 产品分类 | TVS - 二极管 |
| 品牌 | NXP Semiconductors |
| 数据手册 | |

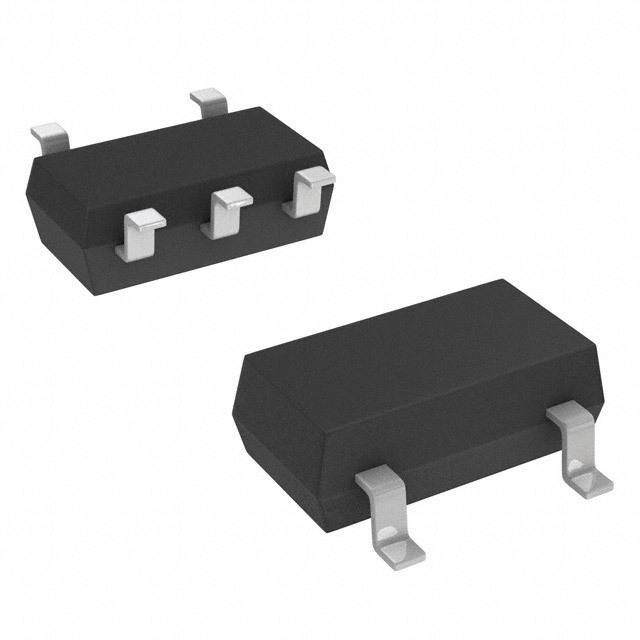

| 产品图片 |
|
| 产品型号 | BZA862AL,115 |
| PCN封装 | |
| rohs | 无铅 / 符合限制有害物质指令(RoHS)规范要求 |
| 产品系列 | - |
| 不同频率时的电容 | 200pF @ 1MHz |
| 供应商器件封装 | SOT-353 |
| 其它名称 | 568-6865-1 |
| 功率-峰值脉冲 | 15W |
| 包装 | 剪切带 （CT） |
| 单向通道 | 4 |
| 双向通道 | - |
| 安装类型 | 表面贴装 |
| 封装/外壳 | 6-TSSOP（5 引线），SC-88A，SOT-353 |
| 工作温度 | -65°C ~ 150°C |
| 应用 | 通用 |
| 标准包装 | 1 |
| 电压-击穿（最小值） | - |
| 电压-反向关态（典型值） | 6.2V |
| 电压-箝位（最大值）@Ipp | - |
| 电流-峰值脉冲(10/1000µs) | - |
| 电源线路保护 | 无 |
| 类型 | 齐纳 |
