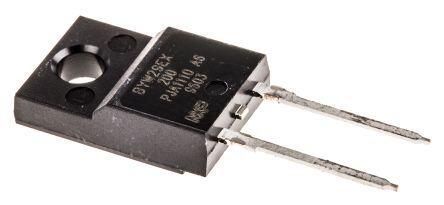

图片仅供参考

详细数据请看参考数据手册

型号： BYW29EX-200,127
制造商： NXP Semiconductors
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供BYW29EX-200,127由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BYW29EX-200,127价格参考。NXP SemiconductorsBYW29EX-200,127封装/规格：未分类，暂无。您可以下载BYW29EX-200,127参考资料、Datasheet数据手册功能说明书，资料中有BYW29EX-200,127 详细功能的应用电路图电压和使用方法及教程。

NXP USA Inc.（现为恩智浦半导体）的BYW29EX-200,127是一款高性能快恢复整流二极管（单管），额定反向重复峰值电压VRRM为200 V，平均正向整流电流IF(AV)为3 A，反向恢复时间trr典型值仅50 ns，具有低正向压降（约1.15 V @ 3 A）和优良的软恢复特性。

该器件主要应用于中高频开关电源场景，例如：
- 开关电源（SMPS）次级整流：在AC-DC适配器、PC电源、LED驱动电源中，用于将高频变压器输出的交流脉冲高效整流为直流，其快恢复特性可显著降低开关损耗与EMI；
- DC-DC变换器：在隔离式或非隔离式拓扑（如反激、正激、同步整流辅助绕组整流）中作续流或输出整流；
- 工业控制与家电电源模块：适用于对效率、温升和可靠性要求较高的中小功率（约30–100 W）电源系统；
- 待机电源与辅助电源电路：因低漏电流（IR ≤ 5 µA @ 200 V）和稳定热性能，适合长期工作的低功耗供电支路。

需注意：BYW29EX-200,127采用SOD-64（TO-220AC）封装，需合理设计散热（如加装散热片），并避免持续超限工作。该型号已逐步被恩智浦后续优化系列（如PFX系列）替代，但仍在部分成熟工业设备中广泛使用。

产品参数图文手册常见问题

参数	数值
产品目录	分立半导体产品半导体
描述	DIODE FAST REC 200V 8A TO220F整流器 TO-220 REC-EPI
产品分类	单二极管/整流器分离式半导体
品牌	NXP Semiconductors
产品手册	点击此处下载产品Datasheet
产品图片
rohs	符合RoHS无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	二极管与整流器,整流器,NXP Semiconductors BYW29EX-200,127-
数据手册	点击此处下载产品Datasheet
产品型号	BYW29EX-200,127
不同If时的电压-正向(Vf)	1.05V @ 8A
不同 Vr、F时的电容	-
不同 Vr时的电流-反向漏电流	10µA @ 200V
二极管类型	标准
产品	Ultra Fast Recovery Rectifiers
产品种类	整流器
供应商器件封装	TO-220F
其它名称	568-8265 934041280127 BYW29EX-200 BYW29EX-200,127-ND BYW29EX-200-ND
包装	管件
反向恢复时间(trr)	25ns
反向电压	200 V
反向电流IR	10 uA
商标	NXP Semiconductors
安装类型	通孔
安装风格	Through Hole
封装	Tube
封装/外壳	TO-220-2 全封装，隔离接片
封装/箱体	TO-220F
工作温度-结	150°C （最大）
工作温度范围	+ 150 C
工厂包装数量	1000
恢复时间	25 ns
最大工作温度	+ 150 C
最大浪涌电流	88 A
最小工作温度	- 40 C
标准包装	50
正向电压下降	1.3 V at 20 A
正向连续电流	8 A
热阻	7.2°C/W Jh
电压-DC反向(Vr)（最大值）	200V
电流-平均整流(Io)	8A
速度	快速恢复 =< 500 ns，> 200mA（Io）
配置	Single
零件号别名	BYW29EX-200
