型号： BYV42G-200,127
制造商： NXP Semiconductors
库位|库存： xxxx|xxxx
要求：无整包装整卷装连续切割带批次不详

数量阶梯	香港交货	国内含税
+xxxx	$xxxx	￥xxxx

查看当月历史价格

查看今年历史价格

产品简介：

ICGOO电子元器件商城为您提供BYV42G-200,127由NXP Semiconductors设计生产，在icgoo商城现货销售，并且可以通过原厂、代理商等渠道进行代购。 BYV42G-200,127价格参考。NXP SemiconductorsBYV42G-200,127封装/规格：未分类，暂无。您可以下载BYV42G-200,127参考资料、Datasheet数据手册功能说明书，资料中有BYV42G-200,127 详细功能的应用电路图电压和使用方法及教程。

BYV42G-200,127 是 WeEn Semiconductors（原NXP标准产品部门，现为独立功率半导体厂商）推出的双共阴极超快恢复整流二极管阵列。其典型参数包括：反向重复峰值电压 VRRM = 200 V，平均整流电流 IO(AV) = 2 × 3 A（每单元），超快恢复时间 trr ≈ 35 ns，低正向压降 VF ≈ 1.15 V（IF = 3 A, TJ = 25°C）。

该器件主要应用于对效率、开关速度和空间布局有较高要求的中等功率开关电源场景，例如：
- AC-DC适配器与开关电源（SMPS）中的输出同步整流或次级全波整流；
- DC-DC变换器（如隔离式半桥、推挽拓扑）的次级侧双路整流；
- 工业控制电源、LED驱动电源及小型UPS中的高频整流环节；
- 需共阴极结构的紧凑型双路直流供电系统（如双路+5V/+12V输出设计），可节省PCB面积并简化布线。

其AEC-Q101兼容（部分批次）特性亦支持部分车载充电辅助电路（非主驱系统）应用。需注意：不适用于工频（50/60 Hz）整流，而专为20–500 kHz高频开关环境优化。实际使用中建议配合合理散热（如敷铜面积≥4 cm²）及RC缓冲网络以抑制关断电压尖峰。

产品参数图文手册常见问题

参数	数值
产品目录	分立半导体产品
描述	DIODE ARRAY 200V 30A I2PAK
产品分类	二极管，整流器 - 阵列
品牌	NXP Semiconductors
数据手册	点击此处下载产品Datasheet

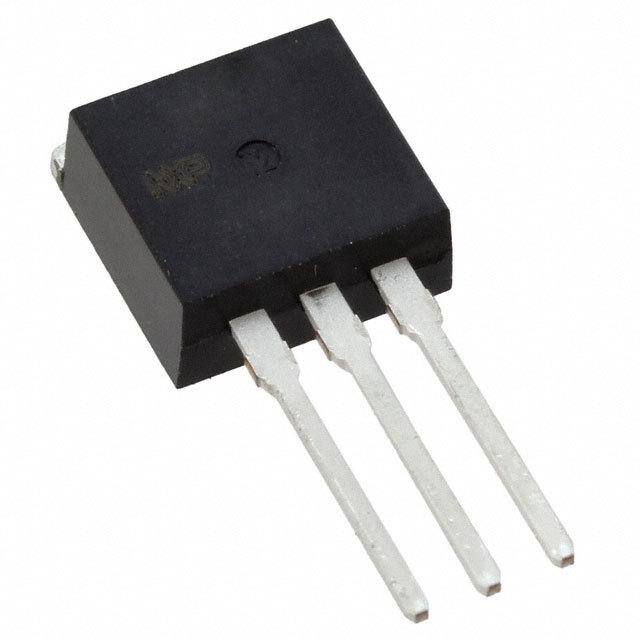

产品图片
产品型号	BYV42G-200,127
rohs	无铅 / 符合限制有害物质指令(RoHS)规范要求
产品系列	-
不同If时的电压-正向(Vf)	850mV @ 15A
不同 Vr时的电流-反向漏电流	100µA @ 200V
二极管类型	标准
二极管配置	1 对共阴极
供应商器件封装	I2PAK
其它名称	934065138127 BYV42G-200127
包装	管件
反向恢复时间(trr)	28ns
安装类型	通孔
封装/外壳	TO-262-3，长引线，I²Pak，TO-262AA
标准包装	50
电压-DC反向(Vr)（最大值）	200V
电流-平均整流(Io)（每二极管）	30A
速度	快速恢复 =< 500 ns，> 200mA（Io）
